Kliploks de toit photovoltaïque : faites correspondre le profil, installez correctement

Honor Énergie, un fournisseur professionnel spécialisé dansAccessoires pour systèmes de montage photovoltaïque. Des kliploks de toit aux rails assortis, nous proposons une gamme complète de solutions uniques. Nos kliploks couvrent les conceptions à angle, à joint debout, trapézoïdal et les dernières conceptions intégrées, compatibles avec pratiquement toutes les tôles d'acier profilées courantes sur le marché, avec une personnalisation non standard également disponible. Du côté des rails, nous stockons des rails en aluminium à haute résistance et des connecteurs en acier inoxydable dans diverses spécifications pour répondre à différentes exigences de charge et de portée. Que vous soyez une entreprise EPC, un installateur ou celui qui paie réellement les factures, Xiamen Honor Energy vous propose des produits solides et une assistance rapide et sans tracas.

Maintenant, à propos des kliploks de toit : leur travail principal est assez simple : ils mordent les arêtes surélevées du toit en acier et soutiennent l'ensemble du système de rails et de panneaux photovoltaïques. Décomposons-le un peu.
Tout d’abord, ils maintiennent les panneaux fermement en place. C'est tout l'intérêt : s'assurer que vos modules restent en place malgré la pluie, le vent ou quel que soit le temps.
Deuxièmement – ​​et c'est un problème important pour les toits à angle et à joints debout – ces kliploks ne nécessitent pas un seul trou de perçage. Pas de trous signifie pas de fuites. Vous conservez intacte l’étanchéité d’origine du toit, ce qui est exactement ce que vous souhaitez lorsque vous avez affaire à des toits d’usines ou d’entrepôts. Cela les rend bien adaptés aux grands toits industriels ou d’entrepôts.

Amélioration de la résistance au vent – Certains kliploks sont spécifiquement conçus comme types anti-soulèvement, offrant une puissance de maintien supplémentaire contre les fortes forces de soulèvement lors des tempêtes.

S'adaptant à différents profils de nervures : les kliploks peuvent être fabriqués sur mesure pour s'adapter à la forme et à la taille exactes des nervures de la tôle d'acier, garantissant ainsi un ajustement serré.
Au-delà de cela, les kliploks sont également utilisés dans les systèmes anti-typhons, les dispositifs anti-neige et même pour la fixation de panneaux décoratifs en aluminium sur les toits.

Principales caractéristiques des kliploks de toit

Aucun compromis sur l'imperméabilisation – C'est le principal argument de vente. Puisqu’aucun trou n’est percé, la membrane imperméable d’origine reste intacte. Les kliploks à couture debout, en particulier, mordent directement sur les bords verrouillés, éliminant ainsi pratiquement tout risque de fuite.



Installation rapide – De nombreux composants peuvent être pré-assemblés en usine ; sur place, il vous suffit de les clipser et de serrer les boulons. Cela permet d'économiser du temps et du travail.
Léger et résistant à la corrosion – La plupart des kliploks sont fabriqués en alliages d'aluminium (par exemple, 6063-T5 ou 6005-T5) avec une finition de surface anodisée. Ils ajoutent peu de charge supplémentaire au toit et réussissent les tests de brouillard salin de 1 000 heures ou plus.



Mais ils présentent aussi des inconvénients : bien que non pénétrants, les kliploks ne sont pas collés de manière permanente au toit. Sous des charges prolongées de vent, de neige ou de séismes, ils peuvent progressivement se desserrer, voire se détacher. Des inspections régulières sont donc essentielles.
La capacité de charge doit être vérifiée au préalable – Les toits en acier profilé ont une capacité portante limitée. Le poids supplémentaire du système photovoltaïque ne doit pas dépasser la charge de conception initiale. La pratique industrielle suggère environ 0,15 kN/m² pour les nouvelles charges ; en réalité, le poids total des panneaux plus le système de montage se situe généralement entre 20 et 35 kg par mètre carré. Obtenez toujours les dessins structurels originaux et effectuez une vérification de la charge avant l’installation.

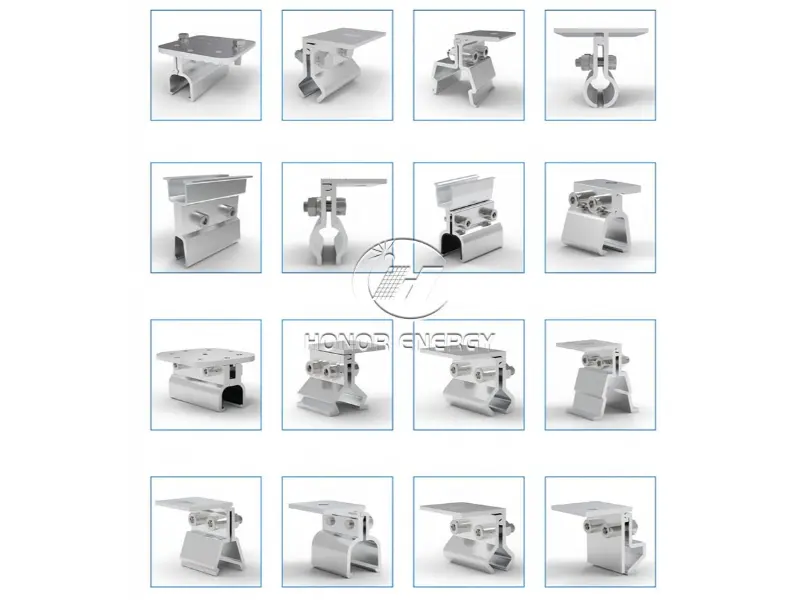

Principaux types de kliploks de toit

Le choix du kliplok dépend entièrement du profil de la tôle d'acier. Différentes formes de nervures nécessitent différentes conceptions de kliplok.

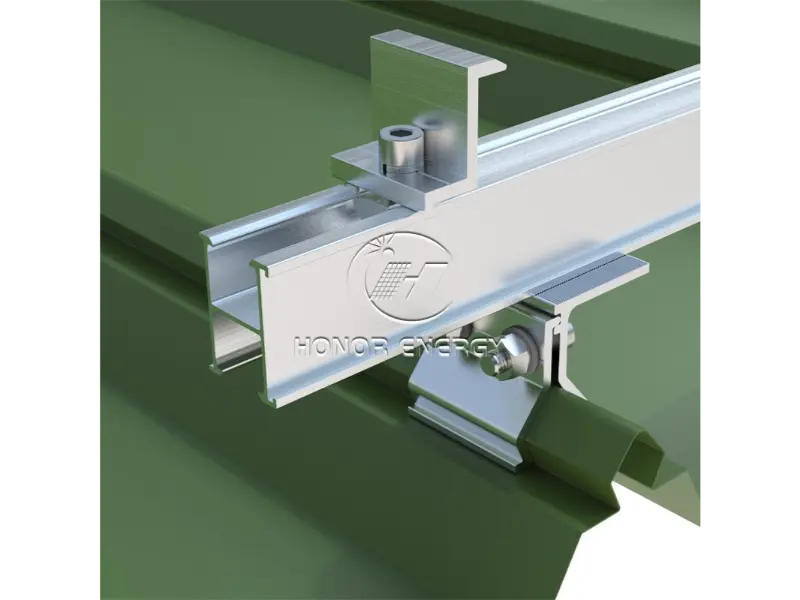

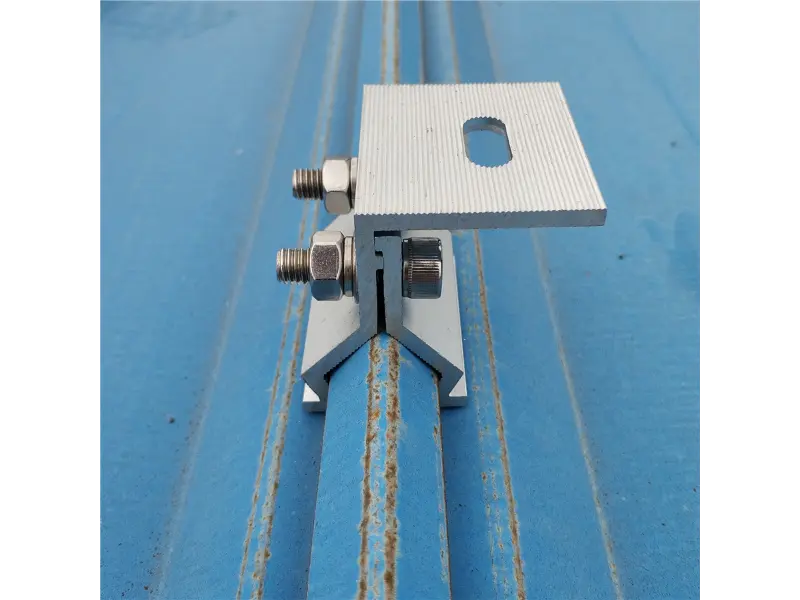

Kliploks de type angle

Profil de toiture assorti : Tôles d'acier profilées de type angle (modèles courants : 470, 760, 820...).
Les feuilles de type angulaire sont dotées de cette nervure angulaire – c'est une forme parfaite à laquelle le kliplok peut s'accrocher. Nos kliploks ont des mâchoires conçues pour mordre directement sur cette côte, et le meilleur ? Vous ne faites pas un seul trou dans le toit. L'installation est simple : positionnez le kliplok en aluminium sur la nervure et serrez les boulons.
De nos jours, des kliploks de type angle intégrés sont disponibles qui éliminent complètement le besoin de rails de montage : les modules peuvent être fixés directement sur le kliplok, réduisant ainsi considérablement le temps d'installation.

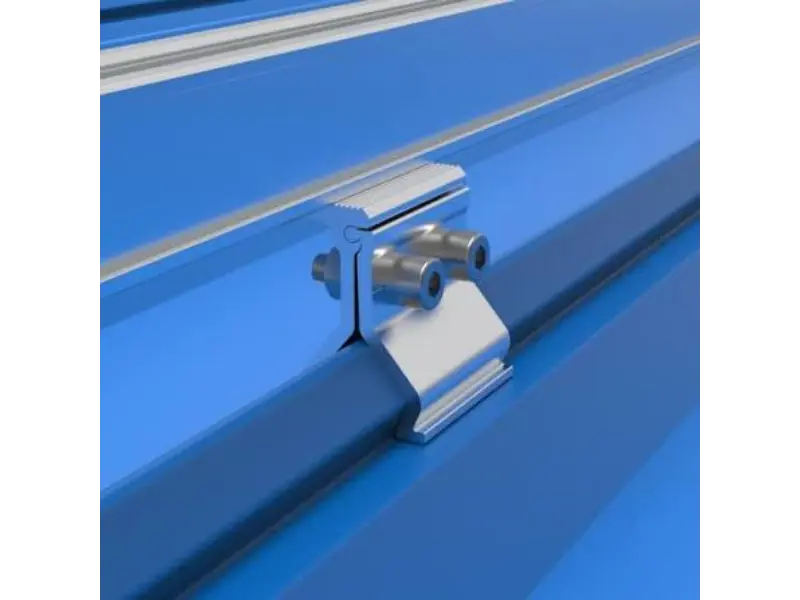

Kliploks à couture debout

Profil de toiture assorti : Tôles d'acier profilées à joints debout (modèles courants : 400, 430...).
Les nervures de ces tôles sont relevées verticalement et imbriquées. Les kliploks se fixent simplement sur la couture verticale – là encore, aucune pénétration n'est requise. Dans des projets concrets tels que la centrale photovoltaïque à semi-conducteurs sur toit Hefei BOE, des kliploks à joint debout conçus sur mesure ont été utilisés pour le système de montage.



Kliploks trapézoïdaux (type T)

Profil de toit assorti : Tôles d'acier profilées trapézoïdales.
Les tôles trapézoïdales ont des nervures simples de forme trapézoïdale sans les caractéristiques de verrouillage complexes des types à angle ou à joint debout. Ces nervures ne fournissent pas un point de clipsage fiable ; par conséquent, la pratique standard actuelle consiste à utiliser des vis autotaraudeuses qui pénètrent dans la tôle d'acier et s'ancrent dans les pannes situées en dessous.
L'inconvénient est évident : le perçage perce la couche imperméable, créant un chemin de fuite potentiel. Pour les toits trapézoïdaux, des mesures d'étanchéité supplémentaires sont essentielles : installez des tampons en caoutchouc EPDM entre le kliplok et la tôle d'acier et appliquez un mastic silicone structurel résistant aux intempéries autour de chaque trou de vis (qui peut durer plus de 10 ans). En 2023, un typhon à Nantong a renversé 12 projets photovoltaïques – plus de 60 % des défaillances étaient attribuées à la corrosion et à la fracture au niveau des points forés.



Kliploks intégrés

Il s'agit d'une conception plus récente qui élimine les rails de montage. Le kliplok est intégralement formé d’une seule pièce, léger et solide. Les modules photovoltaïques peuvent être montés directement sur le kliplok, ce qui permet d'économiser des coûts de matériaux et d'améliorer la capacité de charge.





Conseils de sélection et d'installation

Faites correspondre le type de kliplok au profil du toit – Les kliploks de type angulaire ne doivent pas être utilisés sur des tôles trapézoïdales, et les kliploks de type T ne conviennent pas aux autres profils. Une inadéquation entraîne un desserrage et des fuites.
Ne serrez pas les boulons trop fort – nous visons généralement 20 à 30 N·m. Au-delà, vous écraserez la tôle d'acier, ce qui gâchera l'étanchéité.
Et pour l’amour du ciel, ne sautez pas le scellant. Ce petit espace entre le kliplok et le toit est exactement l'endroit où l'eau pénètre, alors remplissez-le correctement.
Essayez également d’éviter de travailler les jours de pluie. L'humidité tue le pouvoir collant du scellant, et c'est une recette pour des fuites ultérieures.

Dernière chose : effectuez des contrôles réguliers. Effectuez une révision des boulons et du scellant tous les six mois et effectuez toujours un tour supplémentaire après une grosse tempête ou de fortes chutes de neige.
Ne vous laissez pas tromper par leur taille : les kliploks font le gros du travail. Choisissez le bon type et installez-le bien, et vous disposerez d'un système rapide, étanche et fiable. Si vous vous trompez, vous en paierez le prix – une production moindre, des dommages au toit ou, pire encore, des panneaux qui se détachent. L'astuce est simple : adaptez votre kliplok au toit, serrez-le correctement et restez maître de l'entretien.
