Système de montage solaire à installation rapide Mini-Rail

Norme de matière première de qualité supérieure pour un service extérieur à long terme

Chaque pièce du système de montage solaire à installation rapide Mini-Rail du fournisseurXiamen honore l'énergieadopte strictement l'alliage d'aluminium 6005-T5 de qualité aérospatiale comme profil principal, qui reçoit un traitement anticorrosion anodisé double couche. Ce traitement de surface de niveau industriel apporte de multiples avantages pratiques :

Structure et matériaux

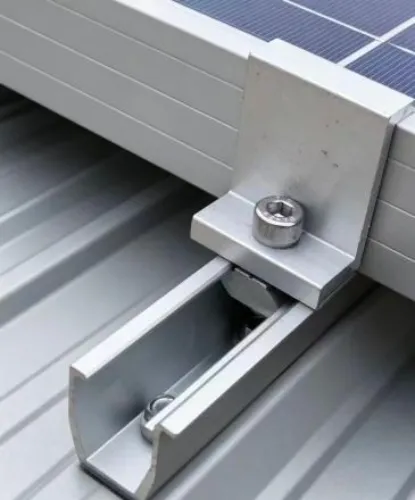

Profil du corps principal : alliage d'aluminium 6005-T5 avec traitement anticorrosion anodisé. Sa rainure de rail en forme de U est parfaitement adaptée aux pinces à installation rapide présentées sur la photo précédente.

Fixations inférieures : Equipées de vis autotaraudeuses en acier inoxydable et de joints en caoutchouc étanches EPDM. Les supports peuvent être fixés directement sur la surface des tuiles en acier coloré sans endommager la couche imperméable d'origine du toit.

Longueurs disponibles standard : 120 mm, 150 mm, etc. Des longueurs personnalisées sont prises en charge sur demande.

Avantages clés de la conception

1. Structure légère et coûts réduits

Les rails de guidage traditionnels en aluminium de 4 mètres de long consomment trop d'aluminium comme matière première et transportent de lourdes charges d'expédition. Notre système de montage solaire à installation rapide sur mini-rail adopte une conception de support à point unique. Il réduit la consommation d’aluminium de près de 60 %.

2. Installation ultra-rapide sur site

Un seul ouvrier peut terminer les travaux de montage à haute altitude. Il vous suffit de verrouiller les rails courts avec des vis autotaraudeuses. Lorsqu'ils coopèrent avec des pinces à dégagement rapide assorties, les panneaux solaires peuvent être encliquetés directement dans la rainure du rail et le positionnement des boulons pré-filetés n'est plus nécessaire. Chaque rail court peut être ajusté séparément pour s'adapter aux pentes du toit et aux écarts d'espacement des pannes.

3. Solution de montage sur toit non destructive et étanche

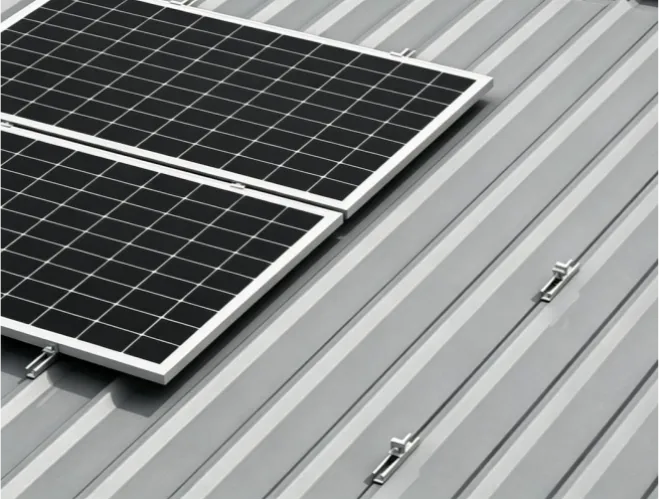

Le joint inférieur en caoutchouc sur toute la longueur recouvre entièrement chaque trou de vis pour arrêter les fuites d'eau de pluie à travers les ouvertures percées. Ce système de montage solaire à installation rapide sur mini-rail s'adapte à plusieurs types de toits métalliques, y compris les toits à joints debout, les tuiles à verrouillage angulaire et les tôles d'acier de couleur trapézoïdales pour les bâtiments d'usine.

4. Large compatibilité

Le rail comporte une rainure d'ouverture standard de 40 millimètres. Il fonctionne avec les pinces centrales et d'extrémité des panneaux solaires grand public disponibles sur le marché mondial et convient aux cadres de modules photovoltaïques allant de 30 mm à 40 mm d'épaisseur.

Comment installer le système de montage solaire à installation rapide Mini-Rail

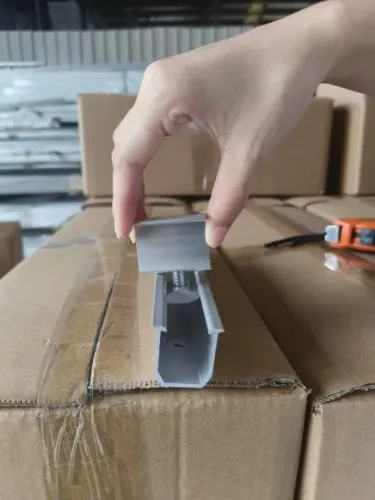

L’assemblage du mini rail court en forme de U est simple. Enfoncez des vis autotaraudeuses dans le toit pour fixer le rail, puis faites glisser les pinces centrales ou latérales dans le rail et fixez les panneaux solaires.

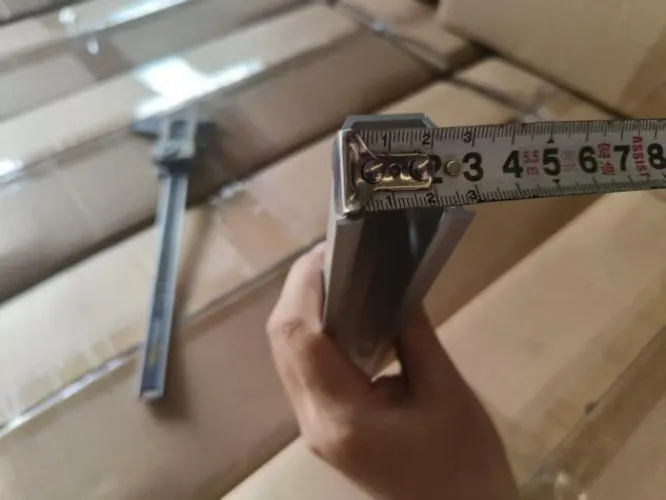

Inspection par échantillons

Nous effectuerons un assemblage d'essai pour les produits avant la livraison et vérifierons strictement toutes les dimensions.

Xiamen honore l'énergie vous fournira des conseils professionnels, des devis précis et des produits de qualité fiable.
