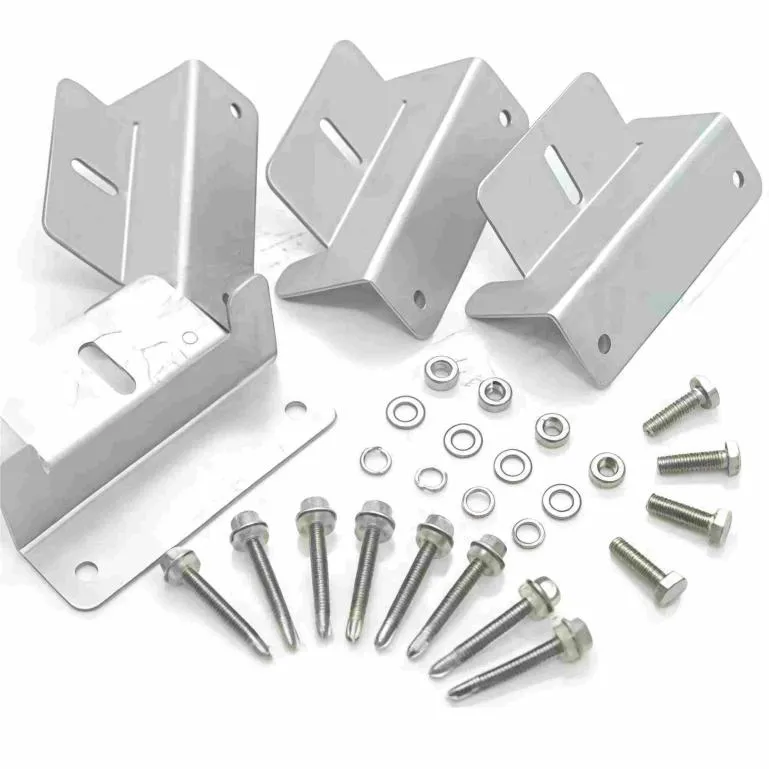

Support en Z pour le montage de panneaux solaires

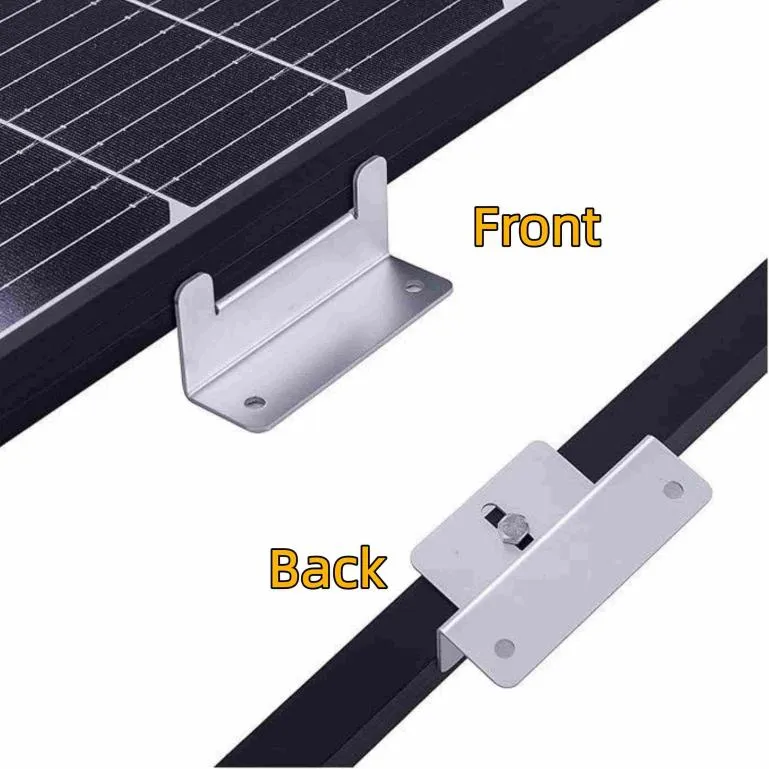

Ce support de panneau solaire en aluminium à support en Z de Xiamen Honor Energy prend en charge la personnalisation et la vente en gros. Contrairement au montage sur rail commun, ce support photovoltaïque est fixé directement sur le toit d'un camping-car ou d'un conteneur d'expédition. La structure en forme de Z crée un espace entre le panneau et la surface du toit pour le passage des câbles et la dissipation de la chaleur. Lors de l'installation, des vis ou des boulons autotaraudeurs traversent les trous inférieurs et se verrouillent directement sur le toit du véhicule ou du conteneur ; aucun rail de montage n'est nécessaire. Pour les camping-cars et les conteneurs à toit plat et à capacité de charge limitée, cette méthode réduit le nombre de pièces et le poids total. Convient aux installateurs solaires et aux ateliers de conversion souhaitant acheter une solution de montage sans rail.

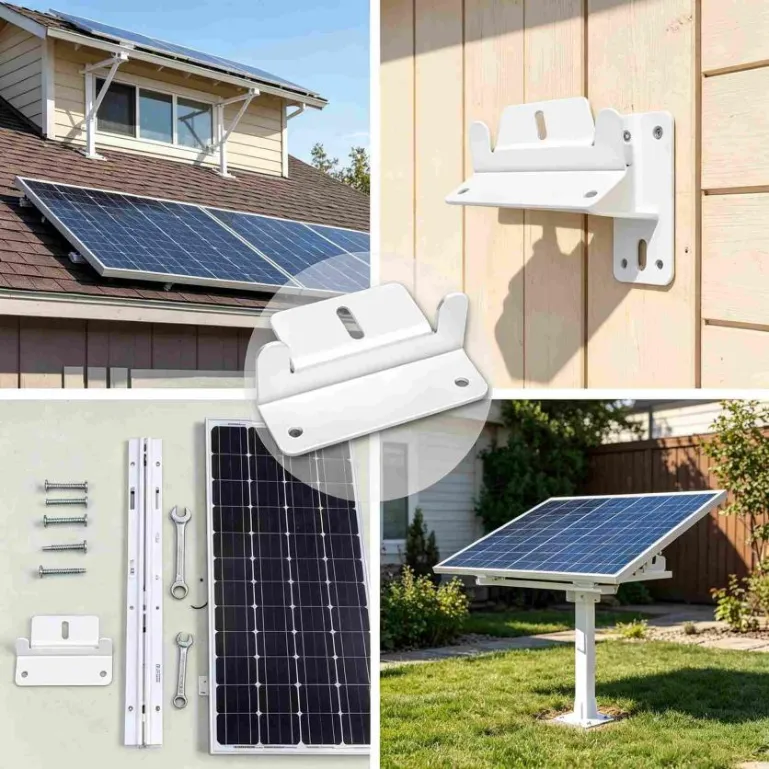

Application

l Toits de camping-car : fixés directement sur le toit plat pour alimenter les systèmes intérieurs.

l Couvercles de conteneurs d'expédition : pour les maisons en conteneurs ou les unités mobiles de stockage d'énergie.

l Véhicules spéciaux : camping-cars, véhicules d'ingénierie, etc.

l Bâtiments temporaires : maisons préfabriquées, cabines de garde et autres installations solaires à toit plat.

Paramètres techniques

FAQ

1. Ce support en Z est vissé directement sur le toit d'un camping-car. Comment gérer l’imperméabilisation ?

Le support lui-même n'est pas étanche. Lors de l'installation, appliquez un produit d'étanchéité (tel que du butyle ou du silicone) autour des trous de vis avant d'enfoncer les vis. Il est également recommandé d'ajouter un joint ou une bande étanche entre la base du support et la surface du toit, afin que l'eau de pluie ne s'infiltre pas à travers les trous. Si le toit du camping-car est en fibre de verre ou en métal, nettoyez soigneusement la surface avant d'appliquer le scellant pour une meilleure adhérence.

2. Sans rails, le montage direct sur le toit d'un conteneur est-il suffisamment solide ?

La capacité de charge dépend de deux choses : l’épaisseur et le matériau du toit du conteneur, ainsi que la méthode de fixation. Pour les conteneurs en acier standard, le panneau de toit a généralement une épaisseur de 1,6 mm à 2,0 mm. L'utilisation de vis autotaraudeuses avec mastic, combinée à la répartition multipoint de la force du support en Z, est généralement suffisante pour les panneaux solaires de taille standard. Pour les toits en aluminium ou en fibre de verre, vérifiez d'abord l'épaisseur du panneau. Si nécessaire, ajoutez une plaque d'appui à l'intérieur ou utilisez des écrous à rivets pour empêcher les vis de se retirer.

3. Que faire si le toit du camping-car ou du conteneur n'est pas parfaitement plat ?

Des irrégularités mineures conviennent généralement. La base du support en Z a une surface de contact qui peut affleurer après le serrage. Cependant, si le toit présente une courbe notable ou des irrégularités, il est préférable d'ajouter des cales sous la base du support ou de choisir un support en aluminium plus épais (par exemple 3,0 mm) pour réduire les contraintes inégales sur le panneau après l'installation. Avant de percer, placez le support sur le toit pour vérifier l'ajustement.
