Pince d'extrémité solaire

Composants fixes : Grâce à la coordination du corps de serrage et des boulons, l'extrémité des modules photovoltaïques est fermement verrouillée sur les rails de guidage du support, équilibrant le poids propre des modules et les charges externes (telles que le vent et la neige, la pression du vent).

Protection tampon : certaines pinces d'extrémité sont équipées de joints en caoutchouc ou en silicone à l'intérieur, ce qui peut réduire le frottement direct entre le cadre du composant et le corps de la pince métallique, empêcher le cadre d'être rayé et en même temps atténuer les contraintes de dilatation et de contraction thermiques causées par les changements de température.

Adaptation et ajustement : Différentes spécifications des pinces d'extrémité de panneaux solaires peuvent être adaptées aux modules photovoltaïques de différentes épaisseurs (généralement 20 à 50 mm) et différents types de cadres (tels que l'alliage d'aluminium, le plastique renforcé de fibre de verre), répondant ainsi à diverses exigences d'installation.

La pince de rail d'extrémité est largement utilisée dans des scénarios tels que les centrales photovoltaïques au sol, les systèmes photovoltaïques distribués sur les toits et les murs-rideaux photovoltaïques. Il est particulièrement adapté aux structures d'installation à plat ou inclinées où le côté des composants doit être fixé. C'est un composant de fixation auxiliaire indispensable dans les systèmes de support photovoltaïques.

La pince d'extrémité est divisée en quatre types :

1. Pince d'extrémité ordinaire : le réglage du boulon est adapté aux composants de plusieurs épaisseurs, répondant de manière flexible aux différences de spécifications.

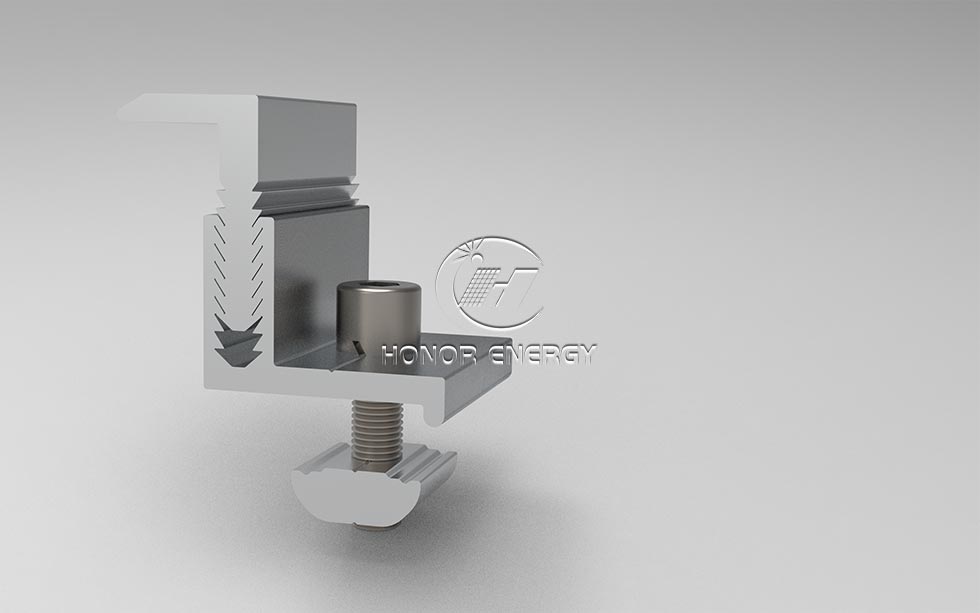

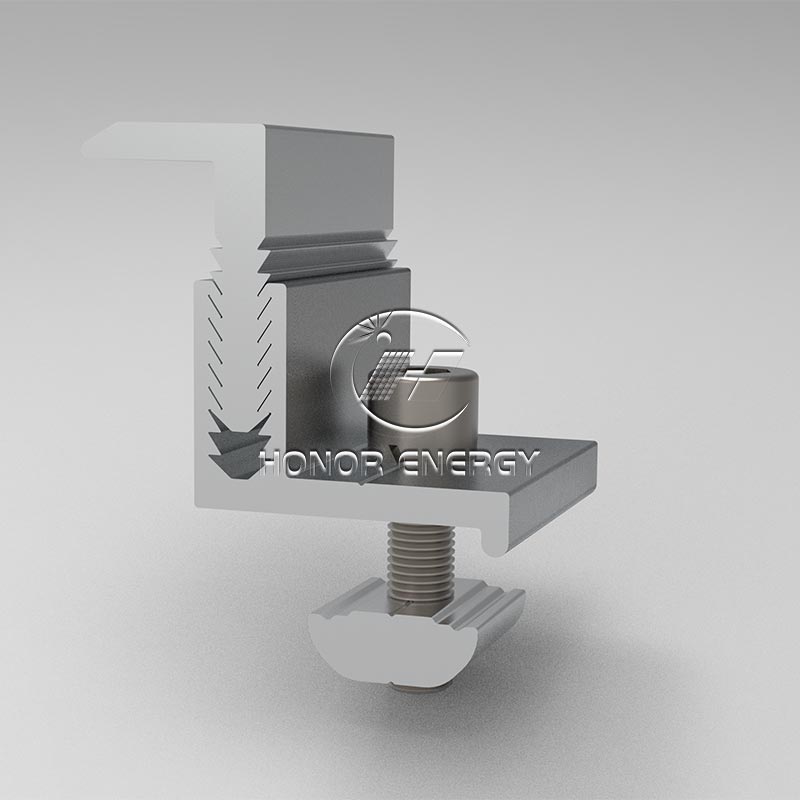

2. Pince d'extrémité réglable : le réglage du boulon est adapté aux composants de plusieurs épaisseurs, répondant de manière flexible aux différences de spécifications.

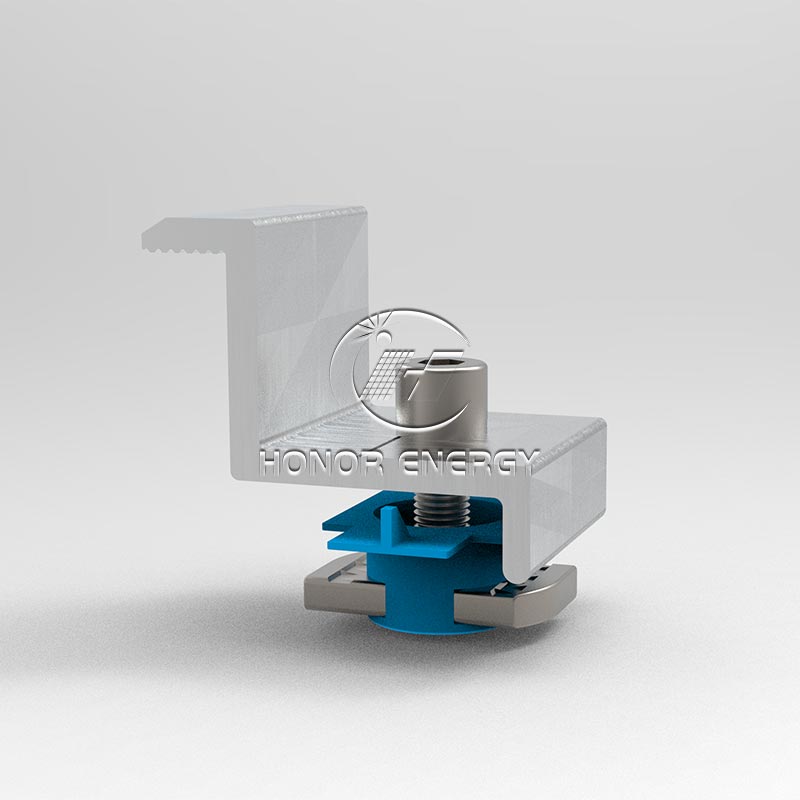

3. Pince d'extrémité d'aile en plastique : avec brides et joints en plastique, elle est résistante aux rayures, réduit le stress et protège le cadre.

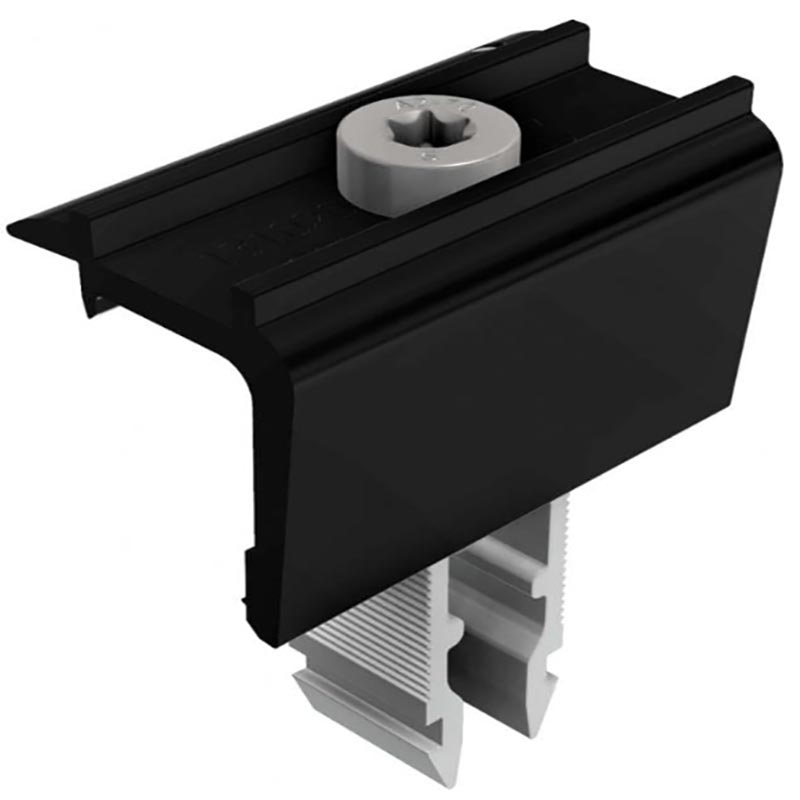

4. Pince d'extrémité rapide : la conception à clipser/fente permet une installation rapide sans outil et accélère la construction à grande échelle.

avantage

1.Gamme complète de modèles couverts : des modèles réglables, standard, à ailes en plastique et rapides sont tous disponibles, compatibles avec des composants allant de 20 à 55 mm, répondant à toutes les exigences de résistance aux rayures et d'installation rapide.
2. Détails points bonus : le modèle d'aile en plastique est doté d'un cadre de protection à double tampon, le modèle réglable est réglé avec précision, le modèle noir a un mélange mat de paysages et le bouton-pression à installation rapide a été testé pour sa durabilité après 100 000 cycles.
3. Garantie de tranquillité d'esprit : certification CEI + garantie de 12 ans, achat en gros avec faible perte et tranquillité d'esprit

Instructions d'installation

Avant l'installation

Vérifiez que le modèle correspond à l'épaisseur de la pince d'extrémité solaire (20-55 mm) et nettoyez les taches d'huile et la poussière sur la surface d'installation.

Procédure d'installation

Positionnement : Centrez le corps de la pince entre le côté du composant et le rail de guidage et alignez les bords.
Pré-fixation : serrez manuellement les boulons pour appliquer une légère force et niveler les composants.
Serrage : utilisez une clé dynamométrique pour serrer à 8-12N · m afin de garantir un ajustement serré sans aucun jeu.

Remarque sur l'édition spéciale

Pince d'extrémité d'aile en plastique : La bride en plastique doit être complètement alignée avec le bord du composant.
Pince d'extrémité rapide : après avoir poussé dans la fente pour carte, appuyez sur la boucle jusqu'à ce qu'elle se verrouille avec un « clic », puis poussez doucement jusqu'à ce qu'il n'y ait plus de déplacement.
