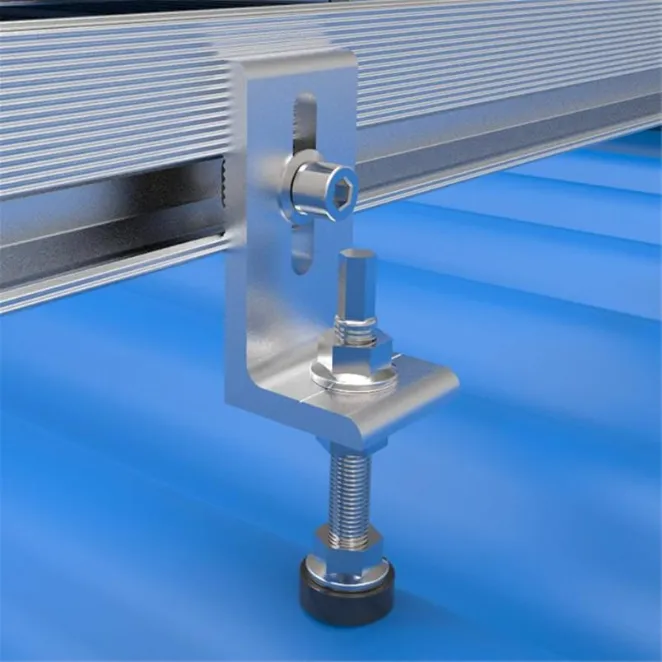

Pied en L pour montage solaire

Nous travaillons dans le secteur du montage solaire depuis des années, et ici à Xiamen Honor Energy. La surface du pied en L pour montage solaire est traitée par anodisation pour améliorer la résistance à l'oxydation et la durabilité en extérieur. Avec sa structure compacte en forme de L, le pied PV L assure une connexion stable entre les rails solaires et les structures porteuses. Il est compatible avec les rails de montage solaires courants, notamment les profilés de 41 × 41 mm et 41 × 62 mm, et est largement utilisé dans les systèmes de toiture métallique, les installations de toit en béton et les structures de montage solaire au sol.

Structure de pied en L à montage solaire

Le pied PV L est un support à angle droit utilisé dans les systèmes de montage solaire pour connecter les rails photovoltaïques aux structures de support. Il transfère les charges mécaniques des modules solaires et des rails vers le toit ou les fondations.

Le chemin de charge typique est :

Module solaire → Rail → Pied en L → Structure de toit/Fondation

La base horizontale est fixée à la surface d'appui, tandis que la section verticale est reliée au rail solaire par des boulons. La conception à fentes permet un réglage du positionnement lors de l'installation, améliorant ainsi l'alignement des rails et la compatibilité avec différentes conditions de toit.

Matériau et traitement de surface

Alliage d'aluminium 6005-T5

Les pieds en L pour montage solaire sont principalement fabriqués à partir d'un alliage d'aluminium 6005-T5, qui offre un équilibre entre résistance, conception légère et résistance à la corrosion.

La surface anodisée forme une couche d'oxyde protectrice qui améliore la résistance à l'humidité, à l'oxydation et à l'exposition environnementale extérieure. Pour les applications dans des environnements côtiers ou hautement corrosifs, des alternatives en acier inoxydable peuvent être sélectionnées en fonction des exigences du projet.

Caractéristiques du produit

Conception de connexion réglable

La conception à fente intégrée permet un positionnement flexible entre le pied en L et le rail solaire, aidant ainsi à maintenir l'alignement sur différentes structures de montage.

Construction légère en aluminium

La structure en alliage d'aluminium réduit le poids des composants tout en conservant la résistance mécanique requise pour les applications de montage photovoltaïque. Cela le rend adapté aux projets solaires à grande échelle où le poids des composants et l’efficacité de l’installation sont des considérations importantes.

Compatibilité ferroviaire

Les pieds en L pour montage solaire sont compatibles avec les profilés de rail PV couramment utilisés, notamment :

· Rails en aluminium de 41 × 41 mm

· Rails en aluminium de 41 × 62 mm

· Systèmes ferroviaires personnalisés

Caractéristiques de performances

Support de charge structurelle

La performance de charge d'un pied en L pour montage solaire dépend de la qualité du matériau, de l'épaisseur, des dimensions, de la méthode de fixation et de la conception du système.

Les systèmes de montage photovoltaïques typiques utilisant des pieds en L sont conçus pour des applications avec des vitesses de vent allant jusqu'à 60 m/s et des charges de neige d'environ 1,4 à 1,5 kN/m². Les performances réelles dépendent des calculs structurels spécifiques au projet et des conditions environnementales.

Résistance à la corrosion

La combinaison de fixations en aluminium anodisé et en acier inoxydable offre une résistance à la corrosion pour les applications photovoltaïques extérieures à long terme. Une sélection appropriée des matériaux contribue à réduire les risques de corrosion causés par l’exposition environnementale et les problèmes de compatibilité des métaux.

Processus de fabrication

Les pieds en L pour montage solaire sont fabriqués selon des processus comprenant l'estampage, le traitement d'extrusion et l'usinage CNC.

Pour une production standard en grand volume, l’estampage permet d’obtenir des dimensions constantes et une fabrication efficace. L'usinage CNC est utilisé pour des conceptions personnalisées, des dimensions spéciales et des exigences de faible volume.

La qualité de fabrication se concentre sur :

· Précision dimensionnelle

· Précision des fentes et des trous

· Consistance du traitement de surface

· Intégrité structurelle

Le processus d'anodisation améliore les performances de surface des composants en aluminium en améliorant la dureté, la résistance à la corrosion et la résistance aux intempéries.

Applications

Systèmes solaires pour toits métalliques

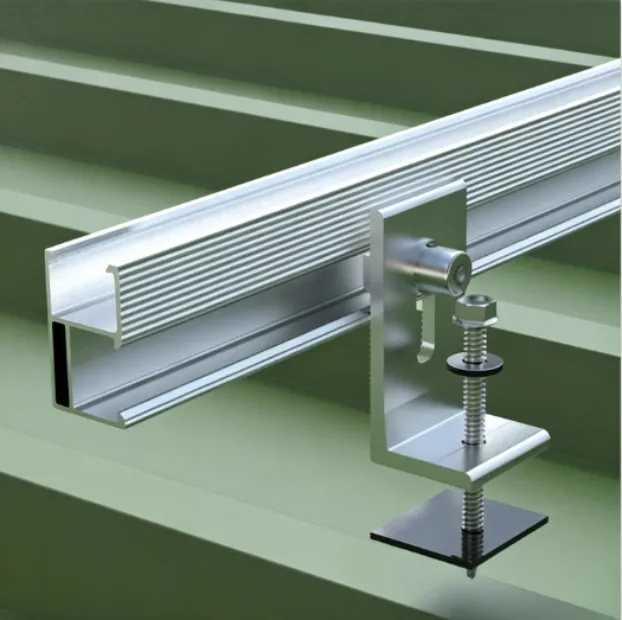

Les pieds en L pour montage solaire sont largement utilisés sur les toitures en tôle trapézoïdale et ondulée. Leur structure compacte permet de connecter les rails photovoltaïques directement aux structures porteuses du toit à l'aide de fixations adaptées.

Systèmes de toiture à joints debout

Pour les toits à joints debout, les pieds en L peuvent être combinés avec des pinces de toit pour fournir une connexion au rail sans pénétrer directement dans la surface du toit.

Systèmes de toiture en béton

Sur les toits en béton, les pieds en L peuvent être installés avec des bases de montage ou des ancrages appropriés pour connecter les rails photovoltaïques et soutenir les modules solaires.

Structures solaires montées au sol

Le pied en L pour montage solaire peut également être utilisé dans les systèmes solaires montés au sol où des connexions sur rail réglables et des composants de montage compacts sont nécessaires.

Comment sélectionner les pieds en L pour montage solaire

Sélection des matériaux

Pour les applications photovoltaïques standard, l'alliage d'aluminium 6005-T5 avec traitement anodisé est généralement sélectionné en raison de son rapport résistance/poids et de sa résistance à la corrosion.

Pour les zones côtières, les environnements industriels ou les endroits plus exposés à la corrosion, l’acier inoxydable ou d’autres matériaux résistants à la corrosion peuvent être sélectionnés.

Sélection de l'épaisseur

L'épaisseur finale doit être sélectionnée en fonction des exigences de charge du système, des conditions du toit et de la conception du montage.

Sélection des dimensions

Les dimensions du pied L doivent correspondre au système de rail solaire et à la structure d'installation. Les paramètres importants incluent la taille de la base, la hauteur verticale, la position de la fente et la conception des trous de montage.

Des dimensions personnalisées peuvent être développées en fonction de différentes structures de montage solaire.

Guide de sélection rapide

FAQ

T1. Qu'est-ce qu'un pied en L pour montage solaire ?

Un pied en L de montage solaire est un support en aluminium en forme de L utilisé pour connecter les rails photovoltaïques aux structures de toit ou aux fondations de montage. Il sert de composant de connexion clé dans les systèmes de montage solaire.

Q2. Quel matériau est utilisé pour les pieds PV L ?

La plupart des pieds PV L sont fabriqués en alliage d'aluminium 6005-T5 en raison de sa résistance mécanique, de ses propriétés légères et de sa résistance à la corrosion.

Q3. Où sont utilisés les pieds L ?

Les pieds en L pour montage solaire sont couramment utilisés dans les systèmes de toiture métallique, les installations solaires sur toit en béton, les structures photovoltaïques montées au sol et les projets photovoltaïques commerciaux.

Q4. Les pieds en L du montage solaire peuvent-ils être personnalisés ?

Oui. Les dimensions, l'épaisseur, la conception des fentes, le traitement de surface et les méthodes de connexion peuvent être personnalisés en fonction des différentes structures de montage solaire.

Q5. Quelle est la durée de vie attendue des pieds en L en aluminium ?

Lorsqu'ils sont correctement sélectionnés avec des matériaux appropriés, un traitement de surface et des composants de montage compatibles, les pieds en L en aluminium anodisé peuvent répondre aux exigences de fonctionnement à long terme des systèmes photovoltaïques.

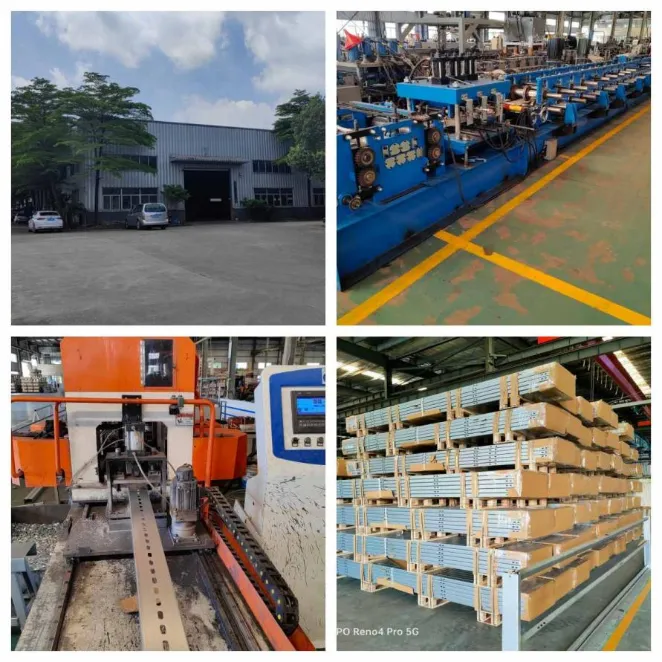

Usine et contrôle qualité

Xiamen Honor Energy produit des accessoires de montage solaire selon des processus de fabrication contrôlés, y compris l'inspection des matières premières, le formage ou l'usinage, le traitement de surface et la vérification finale de la qualité.

Le contrôle qualité se concentre sur la cohérence des matériaux, la précision dimensionnelle, la qualité du traitement de surface et les performances du produit.

Les options d'emballage incluent l'exportation de palettes en bois et de palettes en acier pour protéger les composants pendant le transport.

Certifications

Xiamen Honor Energy suit les normes de gestion de la qualité pour la production de composants de montage solaire, notamment :

· Système de gestion de la qualité ISO 9001

· Exigences de conformité liées au CE

· Références standards JIS
