Plaque de connexion solaire

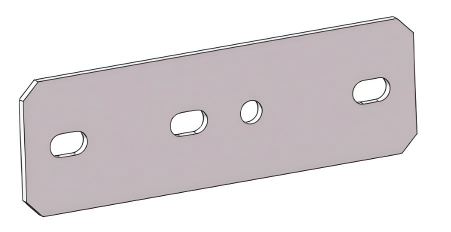

La partie appelée plaque de connexion solaire est essentiellement un morceau de métal solide et plat, en forme de rectangle épais. Il est construit en acier à haute résistance recouvert d'un revêtement pour éviter la rouille. De nombreux trous de boulons y sont percés selon un schéma très spécifique et planifié. Son travail principal est d'être un lien super solide. Il agit comme un connecteur robuste qui boulonne et verrouille deux parties principales de la structure de support : les poutres horizontales qui maintiennent les panneaux solaires en place et les poteaux verticaux ancrés dans le sol. En joignant étroitement ces pièces, on garantit que tout le poids et la force des panneaux et du vent sont transférés en toute sécurité à travers toute la structure et dans le sol.

Méthode de connexion

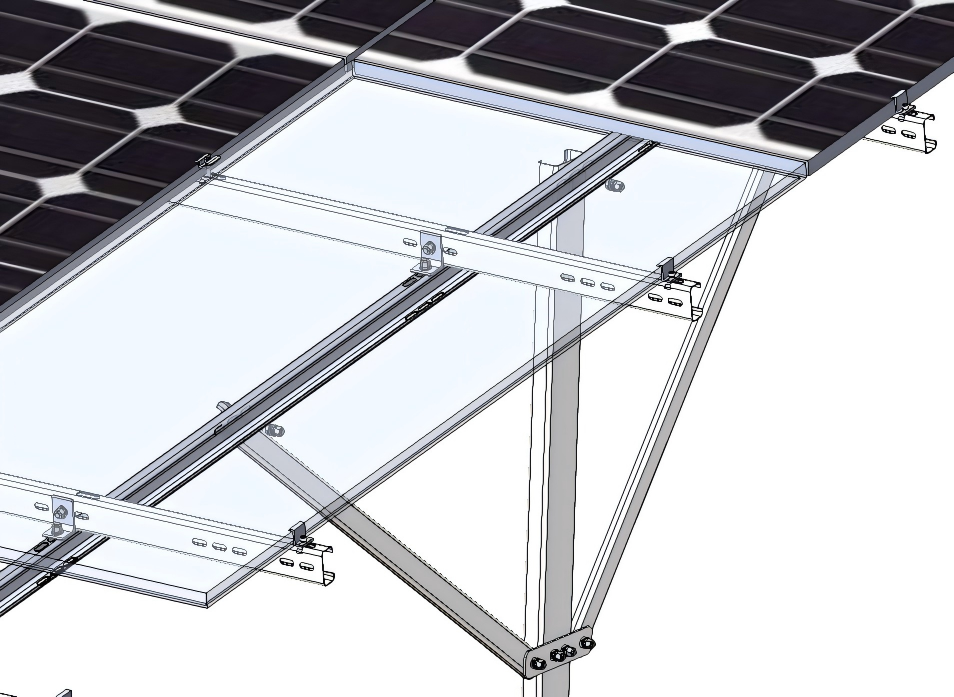

La plaque solaire de connexion se trouve couramment dans les systèmes de soutènement au sol à colonne unique ou les systèmes de soutènement au sol nécessitant un contreventement diagonal supplémentaire. En effet, il transfère efficacement toutes les forces au poteau principal, renforçant ainsi la longueur de la poutre longitudinale principale et la fixant en place. Il doit comporter au minimum quatre trous : les trous extérieurs pour connecter le contreventement diagonal et les deux trous centraux pour connecter la colonne principale.

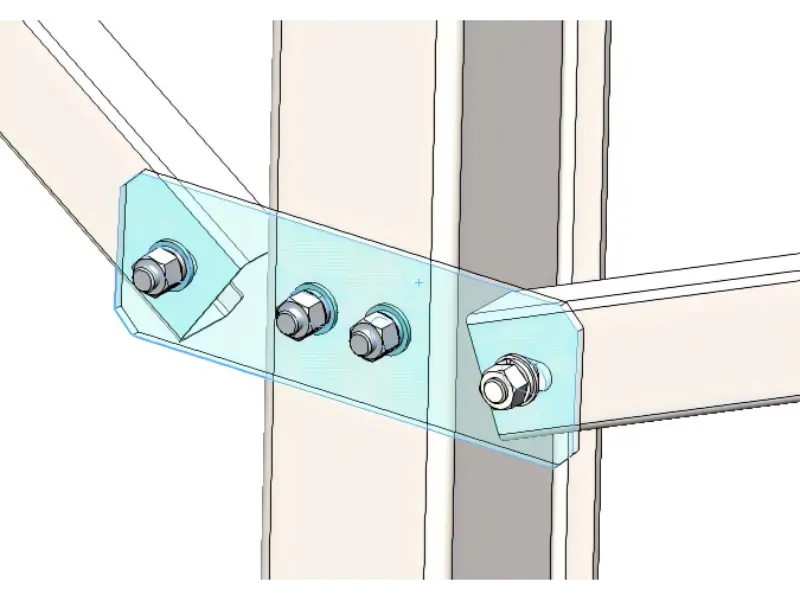

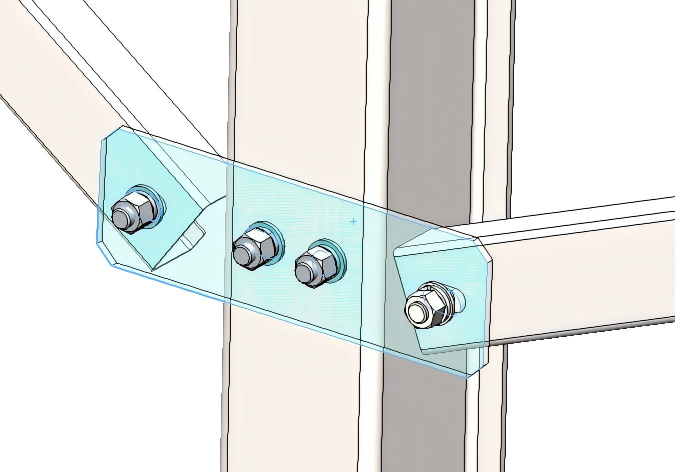

Les trous de la plaque de connexion du support solaire de chaque côté sont généralement disposés par paires, car seuls deux câbles inclinés doivent généralement être fixés à la colonne. Les trous centraux sont généralement disposés soit horizontalement par paire, soit verticalement par paire. Même si l’orientation diffère, la répartition des contraintes reste essentiellement la même. De nos jours, les trous sont généralement conçus selon une disposition verticale pour éviter la concentration des contraintes le long de la même ligne horizontale, améliorant ainsi la stabilité.

Caractéristiques de conception

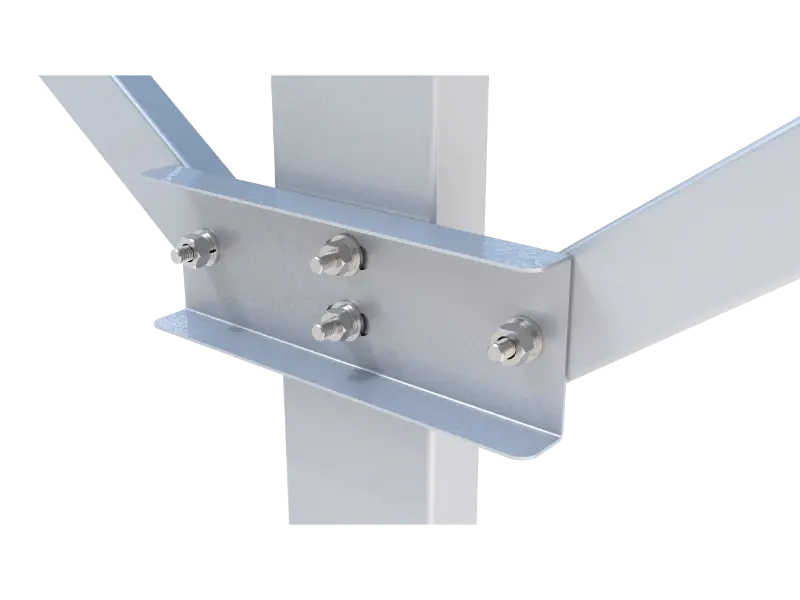

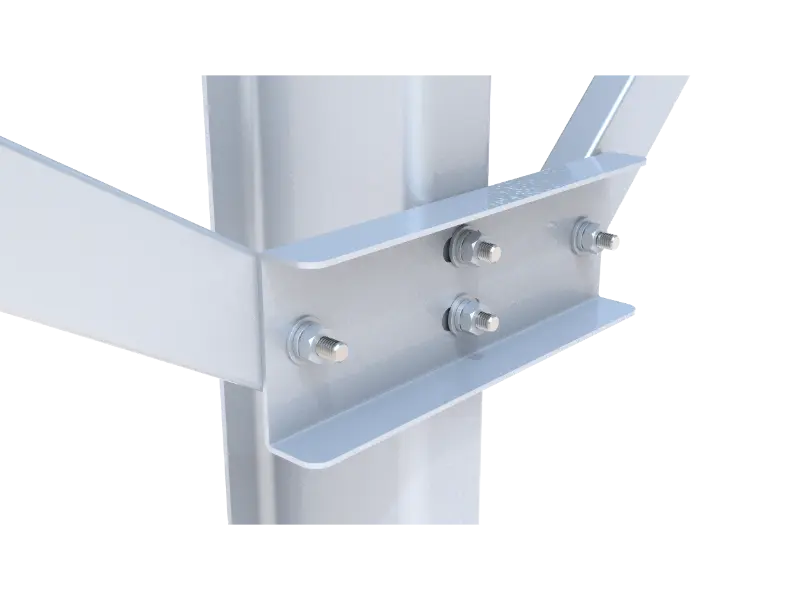

La plaque de connexion solaire Mount présente également un design astucieux : ses bords supérieur et inférieur sont pliés ou pliés. Les constructeurs utilisent souvent cette forme dans des endroits soumis à beaucoup de vent ou de neige. Les bords pliés de la plaque de connexion fonctionnent exactement comme les coins renforcés d'une boîte d'expédition robuste. Ce n'est pas seulement une question de look ; il verrouille en fait le métal dans une forme beaucoup plus rigide qui résiste à la flexion.
