Pince de rail solaire en acier

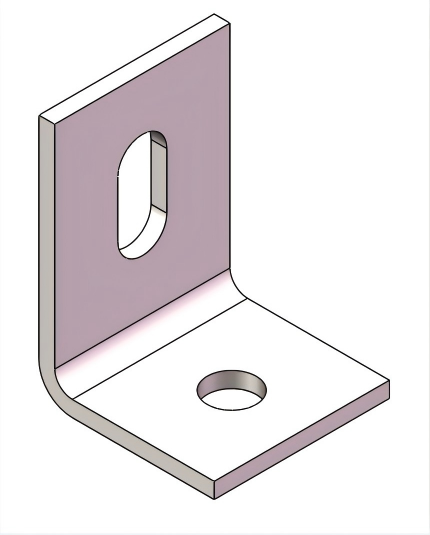

Les nouveaux clients peuvent venir à l'usine pour personnaliser leurs produits. La pince de rail solaire en acier dans les systèmes de montage solaire est un composant de connexion apparemment simple mais d'une importance cruciale. Sa forme typique est une forme en L robuste à angle droit, laminée avec précision ou formée à froid à partir d'acier de haute qualité. La conception de la section transversale établit un équilibre entre la capacité de charge mécanique et l'efficacité des matériaux. Cette structure unique à angle droit offre une rigidité en flexion dans les deux sens. Une extrémité est solidement verrouillée sur la traverse principale via des trous pré-percés, tandis que l'autre extrémité soutient de manière stable le rail longitudinal qui supporte les modules photovoltaïques.

Installation et utilisation

La position d'installation de la pince de rail en acier solaire se situe généralement entre la poutre longitudinale du support préinstallé et le rail, ce qui signifie qu'elle sert à fixer le rail à la poutre longitudinale. Par conséquent, chaque support préinstallé doit comporter au moins deux de ces composants, le nombre exact dépendant du nombre de rails sur chaque support préinstallé individuel. Lorsque le panneau est monté verticalement, quatre sont généralement utilisés ; lorsqu'ils sont montés horizontalement, quatre ou cinq sont généralement utilisés.

Le processus d'installation de la pince de rayonnage en acier solaire est simple. Tous les composants requis incluent le support lui-même et deux boulons M10*30. Le seul outil nécessaire est un tournevis. Pour l'installation, positionnez d'abord le support sur la poutre longitudinale et placez les boulons, mais ne les serrez pas encore. Ensuite, placez le rail le long du support et alignez-le avec les trous. Remarque : Au moins deux supports doivent être en place avant d'installer le rail. Enfin, serrez les boulons pour terminer l'installation.

Note:

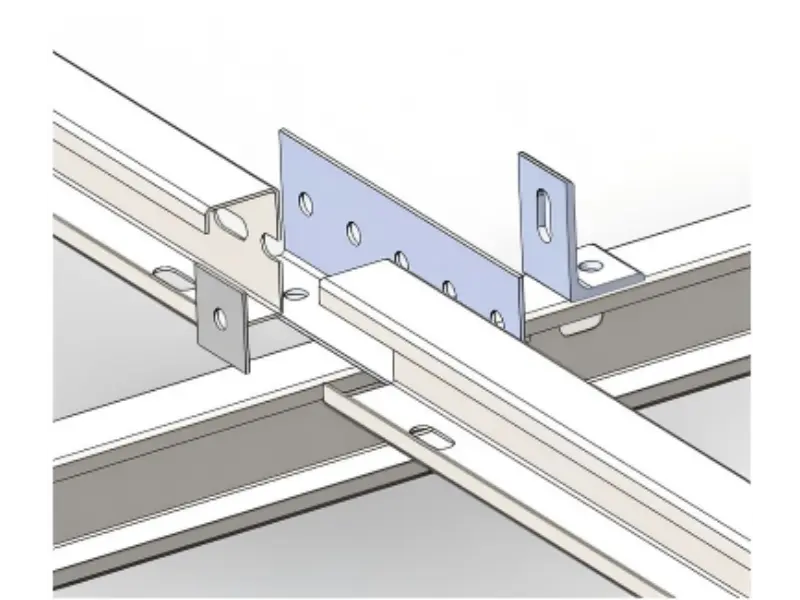

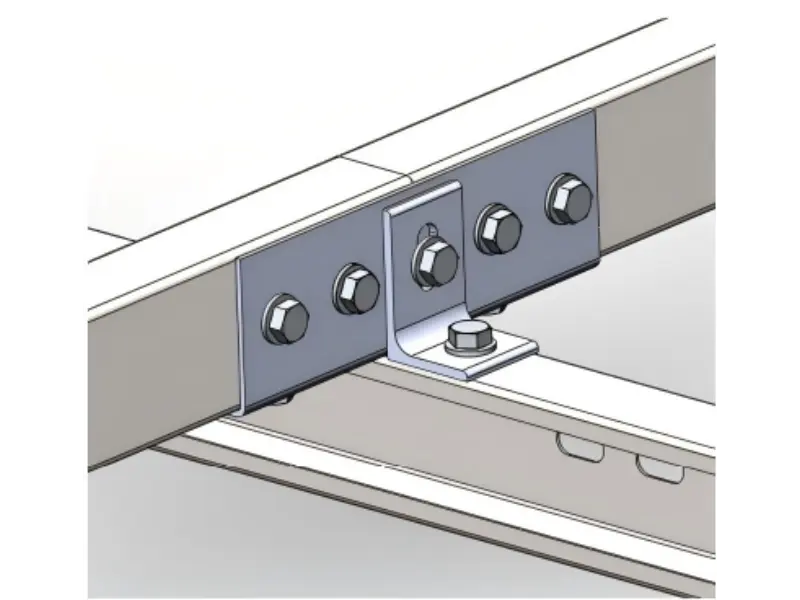

Bien que le processus d'installation de la pince de rayonnage solaire en acier soit simple, une section nécessite une attention particulière : l'installation du premier et du dernier réseau. Lors de l'installation de ces deux baies, elles sont généralement montées aux points de connexion des rails. Cela signifie qu'ils doivent être installés avec les connecteurs de rail, ce qui nécessite l'ajout d'une cale supplémentaire pour les fixer et l'utilisation de boulons plus longs.
