Pinces intermédiaires et pinces d'extrémité

Soyons honnêtes : lorsque les gens parlent de systèmes de montage photovoltaïques, toute l'attention est portée aux rails, aux poteaux et aux fondations. Mais les pièces qui maintiennent les panneaux solaires en place sont les pinces...pinces centrales et cl d'extrémitéampères. Chez Xiamen Honor Energy, nous sommes dans ce secteur depuis assez longtemps pour savoir une chose : si vos pinces tombent en panne, l'ensemble de votre réseau est en difficulté.

Que sont exactement les pinces médianes et les pinces d'extrémité, et pourquoi avez-vous besoin des deux ?

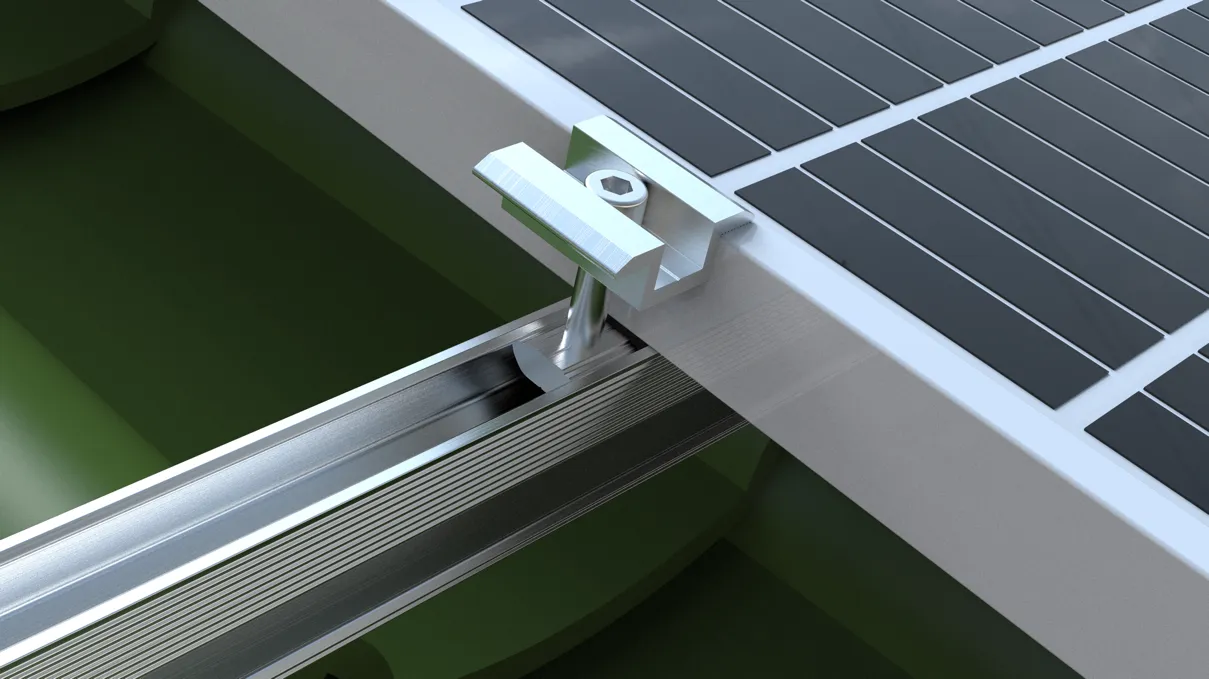

Honnêtement, ils font tous les deux le même travail principal : maintenir les panneaux solaires sur les rails. Mais l’endroit où ils s’assoient fait toute la différence. Les pinces centrales s'insèrent entre deux panneaux.

Imaginez ceci : vous avez un panneau à gauche et un à droite, et une pince centrale se trouve juste dans l'espace, saisissant le bord des deux en même temps. Il maintient l'espacement uniforme, empêche les panneaux de se désaligner et verrouille le tout fermement sur le rail en dessous. Chaque panneau en a besoin de deux, un de chaque côté. Les pinces d'extrémité sont les serre-livres. Ils vont au tout début et à la toute fin de chaque rangée, en saisissant uniquement le bord extérieur du premier et du dernier panneau. Leur travail consiste à empêcher toute la rangée de glisser latéralement lorsque le vent souffle. Sans eux, cette rangée de panneaux se détacherait lentement au fil du temps. Donc, en termes simples : les pinces centrales se connectent et les pinces d'extrémité se connectent. Utilisez les deux, sinon votre baie ne restera pas ensemble longtemps. Des pinces d'extrémité (également appelées pinces latérales ou pinces de bord) sont installées sur les bords extérieurs de chaque rangée de panneaux. Chaque pince d'extrémité ne maintient qu'un seul bord extérieur d'un module, agissant comme un « capuchon » pour empêcher toute la rangée de se déplacer latéralement sous des vents violents ou des vibrations. Les pinces d'extrémité nécessitent une conception plus soignée que les pinces intermédiaires, car elles ne saisissent qu'un seul panneau : sous charge, elles ont tendance à tourner ou à glisser du cadre si elles ne sont pas correctement conçues. En termes simples : les pinces centrales gèrent les connexions entre les panneaux et les pinces d'extrémité gèrent les bords. Vous avez besoin des deux pour transformer une rangée de panneaux individuels en une structure unique et solide.

Caractéristiques

Compatible avec la plupart des panneaux du marché. Nos pinces centrales et nos pinces d'extrémité sont conçues pour une compatibilité maximale. Les modules photovoltaïques grand public ont des épaisseurs de cadre allant de 30 mm à 50 mm, et nos produits couvrent pratiquement toutes ces épaisseurs. Tailles de pinces moyennes standard (épaisseur du module) : 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Tailles de pinces d'extrémité standard (hauteur du cadre du module) : 35 mm / 40 mm / 45 mm / 50 mm Longueur de serrage : standard 40 mm, 50 mm, 60 mm – longueurs personnalisées disponibles sur demande. Espacement des panneaux (pince médiane) : 20 mm, 26 mm, 28 mm, etc. Nous proposons également des pinces médianes réglables et des pinces d'extrémité réglables qui couvrent soit 30/34/38/42 mm, soit 35/40/45/50 mm dans un seul modèle. Moins de références dans votre entrepôt, moins de maux de tête sur le chantier.

Matériaux et finition

Corps en aluminium, pinces de quincaillerie en acier inoxydable placées à l'extérieur, exposées au soleil, à la pluie et aux variations de température année après année. Si le matériau n’est pas adapté, ils rouilleront au bout de trois à cinq ans. Nos pinces centrales et nos pinces d'extrémité sont fabriquées en alliage d'aluminium 6063-T5 – la qualité d'aluminium la plus éprouvée et la plus largement utilisée dans l'industrie du montage photovoltaïque. Il offre une résistance élevée à la traction, un faible poids et une excellente résistance à la corrosion, avec une durée de vie de 20 à 25 ans dans les environnements extérieurs. Le traitement de surface est anodisé – argent naturel ou finition transparente, avec une épaisseur de film d'oxyde de 8 à 10 microns. Ce film mince améliore considérablement la résistance à la corrosion. Un revêtement anodisé noir ou électrophorétique est également disponible pour des exigences particulières. La quincaillerie est en acier inoxydable 304 ou 316 – des boulons et des écrous qui ne rouilleront pas tant que les pièces en aluminium sont encore en bon état. Des patins antidérapants sont en caoutchouc EPDM (éthylène propylène diène monomère), placés entre la pince et le cadre du module. Ces patins ont deux fonctions : ils augmentent la friction pour empêcher le panneau de bouger sous l'effet du vent, et ils amortissent la force de serrage pour éviter de rayer ou de déformer le cadre en aluminium. Le caoutchouc EPDM est résistant aux UV et au vieillissement, fonctionnant de manière fiable de -40°C à 80°C.

Quels types proposons-nous ?

On pourrait penser que les pinces centrales et les pinces d'extrémité sont assez simples – et elles le sont pour la plupart. Mais au fil des années, nous avons appris qu’une solution unique ne convient certainement pas à tout le monde. Différents projets, différents panneaux, différentes conditions de site : ils demandent tous quelque chose d'un peu différent. Voici donc ce que nous gardons en stock : Des pinces intermédiaires standard – ce sont vos bêtes de somme. Ils s'adaptent aux panneaux de silicium cristallin à cadre conventionnels, comme ceux que l'on voit sur 90 % des projets. Compatible avec des épaisseurs de modules de 30 mm à 50 mm. Rien d'extraordinaire, juste du solide et fiable. Pinces d'extrémité standard – même idée, mais pour les bords extérieurs. Même gamme d’épaisseurs, même installation simple. Ils font exactement ce qu’ils sont censés faire et ils le font bien.

Pinces médianes réglables

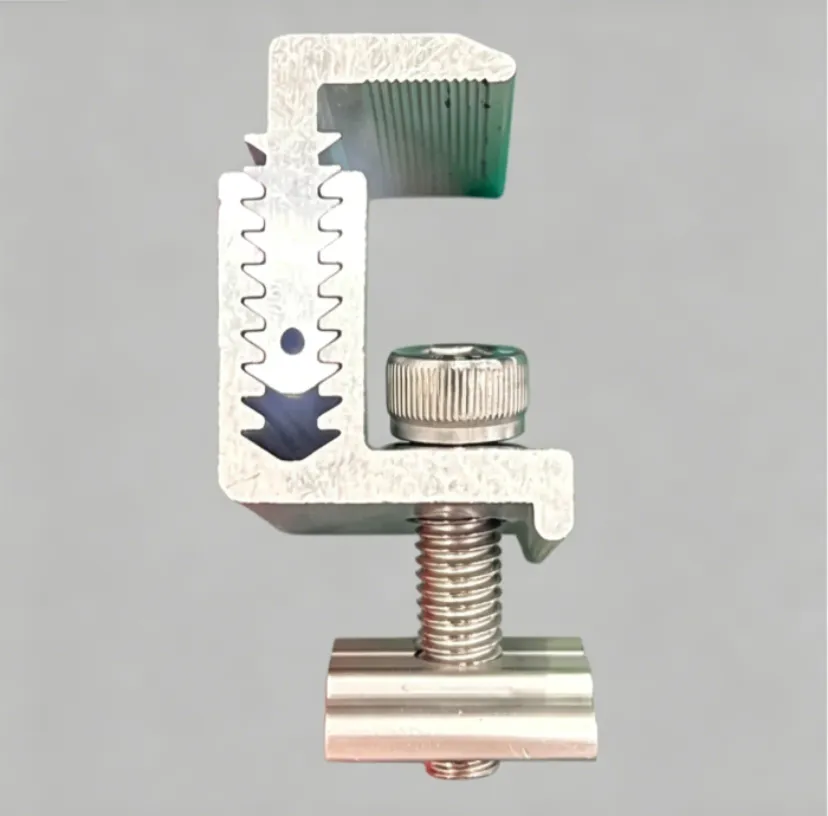

C'est là que les choses deviennent intelligentes. Une seule pince couvre plusieurs épaisseurs : soit 30/34/38/42 mm, soit 35/40/45/50 mm dans un seul modèle. Plus besoin de deviner quelle épaisseur vous avez besoin, plus besoin de stocker quatre pièces différentes pour quatre travaux différents. Prenez une boîte et vous êtes couvert pour la plupart des scénarios. Pinces d'extrémité réglables : même concept réglable, mais pour les positions des bords. Vous offre la même flexibilité aux extrémités de vos rangées. Pinces de milieu et d'extrémité pour couches minces : ce sont un peu une spécialité. Les modules à couches minces sont beaucoup plus fins que les panneaux cristallins standards : nous parlons de 5 à 7,7 mm. Les pinces ordinaires ne les saisiront tout simplement pas correctement. Nous en fabriquons donc des modèles dédiés avec un profil de mâchoire plus étroit, spécialement conçus pour maintenir solidement les panneaux à film mince sans endommager les bords. C'est notre composition. Si vous avez besoin de quelque chose en dehors de ces offres standard (une épaisseur non standard, une longueur spécifique, une finition particulière), nous pouvons également réaliser des courses personnalisées.

Installation

Simple, rapide, sans perçage L'installation des pinces est simple : aucun perçage dans les panneaux eux-mêmes. La procédure standard : montez les rails (canal en U, canal en C ou rails en aluminium) sur la structure de support, posez les panneaux photovoltaïques sur le dessus, placez les pinces médianes entre les panneaux adjacents et les pinces d'extrémité sur les bords extérieurs, puis serrez les boulons. Chaque module nécessite deux pinces centrales et chaque rangée nécessite deux pinces d'extrémité. Le couple de serrage recommandé est de 8 à 15 N·m, en fonction de l'épaisseur du module et des conditions du site. Trop lâches, les panneaux se déplaceront sous l'effet du vent ; trop serré et vous risquez d'endommager le cadre du module. Des recommandations détaillées en matière de couple sont incluses avec chaque expédition.

Applications

Des toits aux supports au sol, les abris de voiture jusqu'aux pinces intermédiaires et d'extrémité BIPV sont utilisés dans pratiquement tous les types d'installations photovoltaïques. PV distribué sur les toits : toits en tôle ondulée, toits plats en béton, toits en pente en tuiles : des pinces fixent les panneaux aux rails. Fermes solaires au sol : des dizaines de milliers de panneaux connectés panneau par panneau avec des pinces centrales et d'extrémité. Et les abris de voiture ? Même histoire : les panneaux sont placés sur la structure du carport et les pinces font exactement ce qu'elles font toujours : maintenir le tout fermement.

Le BIPV est un peu différent car les panneaux font en réalité partie du bâtiment lui-même. Mais devinez quoi ? Vous avez toujours besoin de pinces. Ils ne sont pas facultatifs.

Et honnêtement, peu importe si vous utilisez des modules à verre simple ou double, posés à plat ou inclinés : les pinces centrales et les pinces d'extrémité sont la colle qui empêche l'ensemble du réseau de s'effondrer. Sans eux, vous n'avez rien d'autre qu'un tas de panneaux lâches.

Pourquoi choisir nos produits ?

Nous n'allons pas l'édulcorer : Xiamen Honor Energy est active dans le secteur du montage photovoltaïque depuis des années. Nous savons exactement où les choses ne vont pas dans une installation solaire. Les pinces sont peut-être petites, mais elles échouent plus souvent que prévu. Vis desserrées, caoutchouc vieilli, revêtement anodisé usé : n'importe lequel de ces détails peut compromettre la sécurité de l'ensemble d'un réseau. C'est pourquoi nous ne lésinons pas sur les matériaux : aluminium 6063-T5, acier inoxydable 304 et caoutchouc EPDM, autant de solutions éprouvées et conformes aux normes de l'industrie. Une anodisation appropriée signifie 20 ans de service extérieur sans problèmes. Nos spécifications couvrent la grande majorité des panneaux du marché – de 30 mm à 50 mm d'épaisseur, pratiquement tous couverts. Et si vous avez besoin de formats personnalisés, nous pouvons le faire également. Les pinces sont petites. Mais ne les sous-estimez pas. Si vous avez besoin de pinces fiables qui ne vous laisseront pas tomber, contactez-nous.
