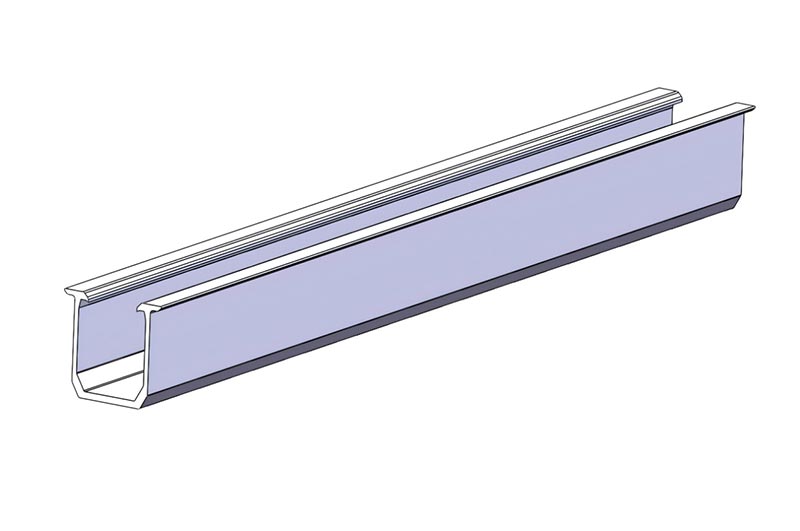

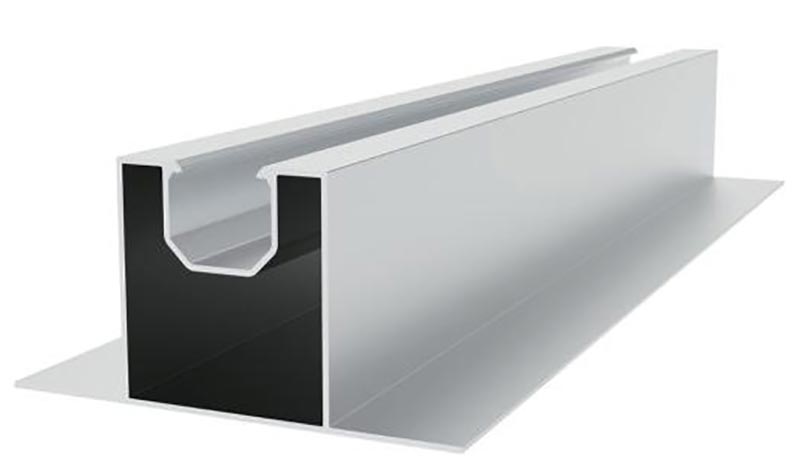

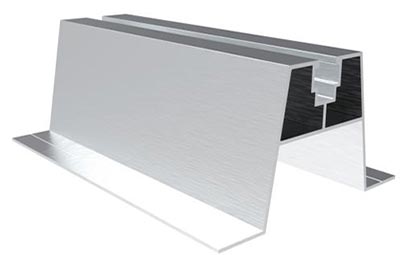

Mini rail solaire

Mini rail solaire en alliage d'aluminium haute résistance 6005-T5 (anodisé pour anti-corrosion) avec connecteurs en acier inoxydable SUS304, il fonctionne avec des tuiles en acier coloré/tôles galvanisées pour résister à la rouille et aux dommages extérieurs. Pesant seulement 1 kg par mètre, il utilise une « fixation au point culminant » pour répartir les charges uniformément, évitant ainsi une pression supplémentaire sur les toits métalliques.

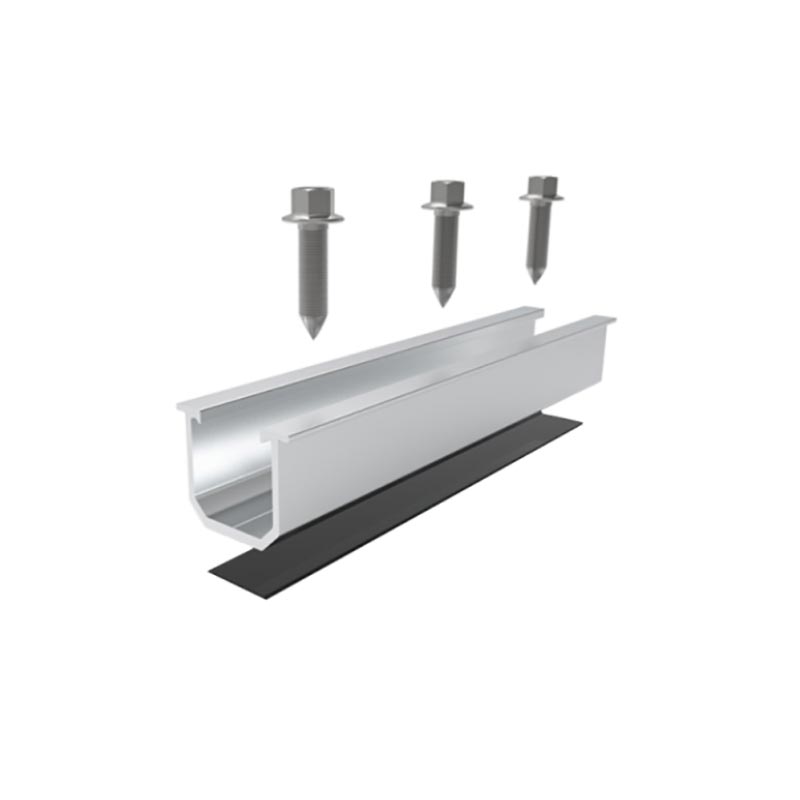

Pour les toits métalliques minces (0,8 à 1,2 mm d'épaisseur), aucun pré-perçage n'est nécessaire. Il se fixe aux faîtes du toit via des vis autotaraudeuses ou des boucles, sans endommager le toit. Un patin en caoutchouc EPDM au bas du rail s'adapte à la surface ondulée, assurant stabilité et étanchéité.

Avec seulement 3 pièces principales (rails, pinces centrales/extrémités) et un pré-assemblage élevé, aucun soudage/découpage sur site n'est nécessaire. Une équipe de 2 personnes peut installer 100㎡ de rails et de modules en 1 jour, économisant ainsi 40 % de temps et de main d'œuvre. Il s'adapte à la plupart des modules encadrés/non encadrés et prend en charge la disposition verticale/horizontale.

Le mini rail résiste à des vents de 60 m/s et à des charges de neige de 1,4 kN/㎡, fonctionnant à -35 ℃ ~ 65 ℃. Toutes les pièces anticorrosion garantissent une durée de vie de 20 ans, plus une garantie de 10 à 15 ans – peu d'entretien ultérieur est nécessaire.

En changeant les supports/pinces, le mini rail de toit en métal s'adapte aux toits métalliques trapézoïdaux, ondulés, à joints debout et à verrouillage angulaire. Il fonctionne pour les petits systèmes résidentiels et les grands projets commerciaux, avec un réglage d'inclinaison de 0° à 60° pour augmenter la production d'énergie.

Comment installer ?

1.Positionnement : marquez les lignes centrales du rail (erreur ≤ 5 mm par rapport à la largeur du module) et fixez les points sur les sommets avec un niveau.

2. Fixez les rails : fixez les rails aux sommets à l'aide de vis autotaraudeuses (3 à 4 par mètre) avec des rondelles étanches.

3.Installez les pinces : placez les pinces d'extrémité aux extrémités des rails. Placer des pinces centrales entre les modules, espacées en fonction de la largeur du module.

4. Installez les modules dans les pinces

Laisser un espace de 5 à 10 mm

Serrez toutes les vis

Vérifier l'étanchéité et la stabilité

Application

C’est parfait pour les toits d’usines et d’entrepôts. Vous pouvez installer un grand panneau solaire et connecter rapidement votre système au réseau.

Résidentiel : mini ​​rail solaire en aluminium pour les toits inclinés en métal des maisons : équilibre la portance et l'esthétique.

Environnements spéciaux : Stable dans les ateliers à forte humidité ou dans les zones côtières, aucun traitement anticorrosion supplémentaire n'est nécessaire.

Public cible

Pour les installateurs solaires DIY

Pour les équipes professionnelles de construction photovoltaïque

Pour les utilisateurs solaires domestiques

Pour les petits entrepreneurs de projets commerciaux

Pour les distributeurs d'accessoires solaires
