Support au sol en acier au carbone à inclinaison manuelle et à réglage facile, facile à utiliser

Le support au sol en acier au carbone à inclinaison et réglage manuel facile à utiliser fabriqué par le système Xiamen Honor Energy est principalement construit en acier au carbone, qui possède intrinsèquement une excellente résistance et capacité de charge, lui permettant de supporter de manière stable les équipements installés dessus, tels que les modules photovoltaïques dans des scénarios d'application courants.

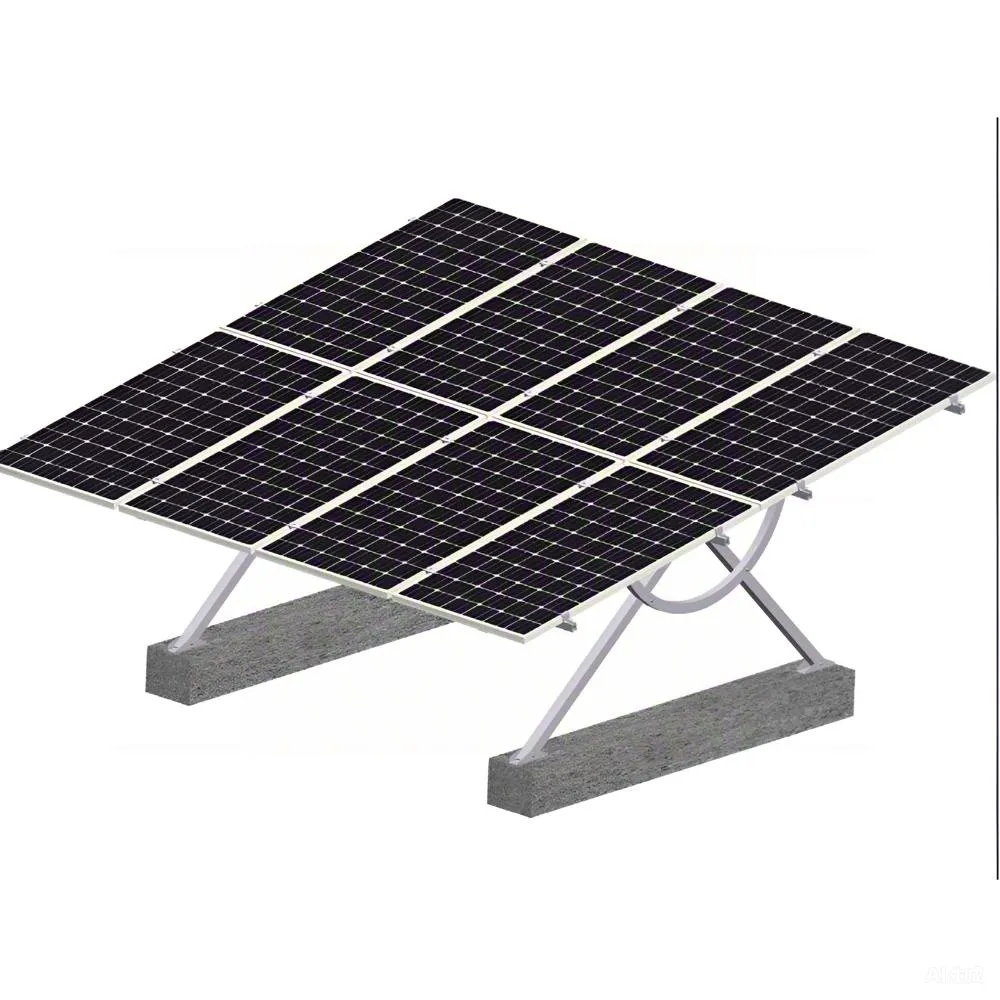

Le support au sol en acier au carbone à inclinaison réglable est une structure de support au sol composée principalement d'acier au carbone, dont la caractéristique clé est sa capacité à ajuster de manière flexible l'angle d'installation.

Spécification

Environnements d'application appropriés

1. Toits plats en béton pour bâtiments commerciaux et industriels

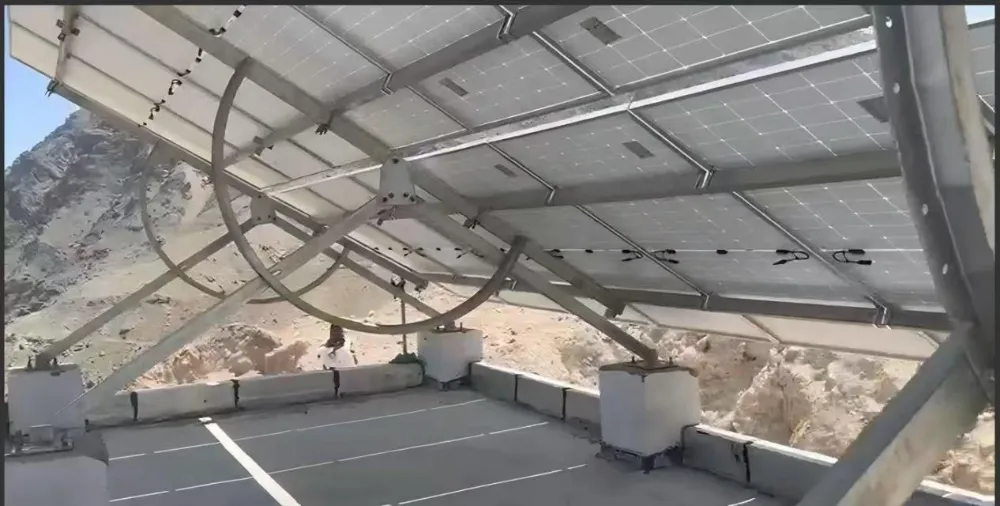

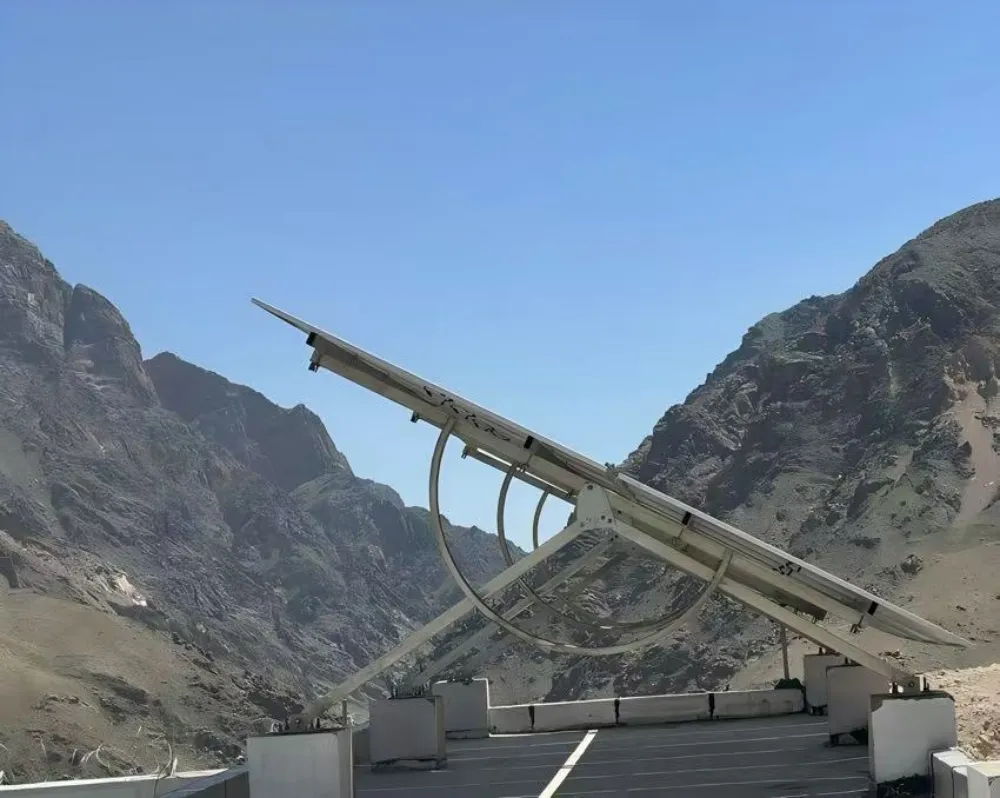

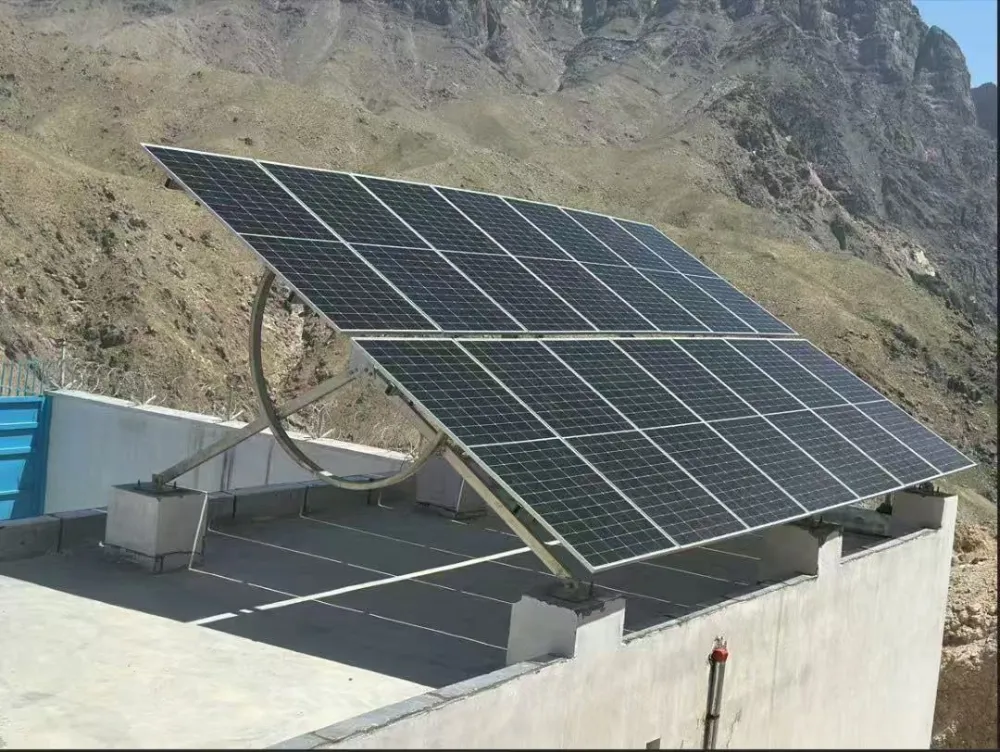

Les perçages sur le toit et les dommages à la couche imperméable ne sont pas autorisés ; les ancrages chimiques ne peuvent pas être adoptés. Le système repose sur des contrepoids en béton pour le maintien de la charge, et l'angle d'inclinaison du module peut être ajusté manuellement sur site via des pinces en forme d'arc.

2. Nécessitant un réglage fin de l'inclinaison sur site en fonction de la latitude locale

Les supports au sol en acier au carbone à angle réglable peuvent être ajustés manuellement à plusieurs reprises sur site.

Les boulons peuvent être desserrés ultérieurement pour réinitialiser l'angle d'inclinaison afin d'obtenir une meilleure production d'énergie.

Idéal pour les projets photovoltaïques commerciaux, industriels et distribués.

Ne convient pas aux centrales électriques au sol de niveau GW, en raison de la lourde charge de travail de réglage manuel.

3. Sites où les structures existantes ne doivent pas être endommagées

Toits ou sols pavés où le propriétaire interdit les perçages qui endommageraient les couches imperméables ou le revêtement.

L'avantage

L'angle du support au sol en acier au carbone réglable peut être ajusté en fonction de la façon dont la lumière entre. Il s'agit d'un acier au carbone avec une couche de zinc, il tient donc bien, ne rouille pas et fonctionne parfaitement à l'extérieur. De plus, sa configuration est simple : elle vous fait gagner du temps et du travail.

Que nous pouvons concevoir des supports d'inclinaison réglables personnalisés en fonction de la taille du site, de la quantité de panneaux solaires et des conditions climatiques locales fournies par les clients, et analyser l'efficacité de l'utilisation de l'énergie solaire pour les clients.

Notre conception tient également compte de la force nécessaire au réglage manuel, garantissant ainsi aux utilisateurs un réglage facile de l'inclinaison sans effort supplémentaire.

L'installation

1. Tout d’abord, marquez l’emplacement des supports pour déterminer leur emplacement exact.

2. Fixez la base à l'aide de boulons à expansion pour la verrouiller au sol.

3. Assemblez le support principal : connectez les poteaux verticaux et les croisillons.

4. Appuyez sur le dispositif de réglage d'angle et réglez-le sur l'inclinaison dont vous avez besoin. 5. Abaissez toutes les pièces très fermement et assurez-vous que rien ne tremble.

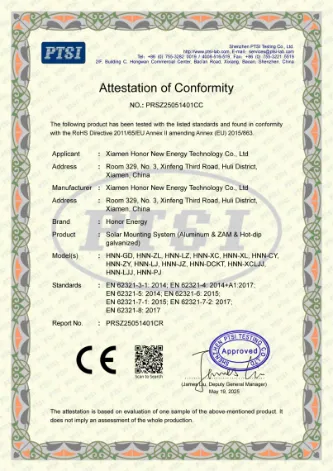

L'attestation

Nous détenons les certificats TUV, CE et JIS. Le contrôle qualité complet du processus couvre les matières premières jusqu'aux produits finis. Notre équipe technique et commerciale fournit une assistance unique aux clients photovoltaïques mondiaux.

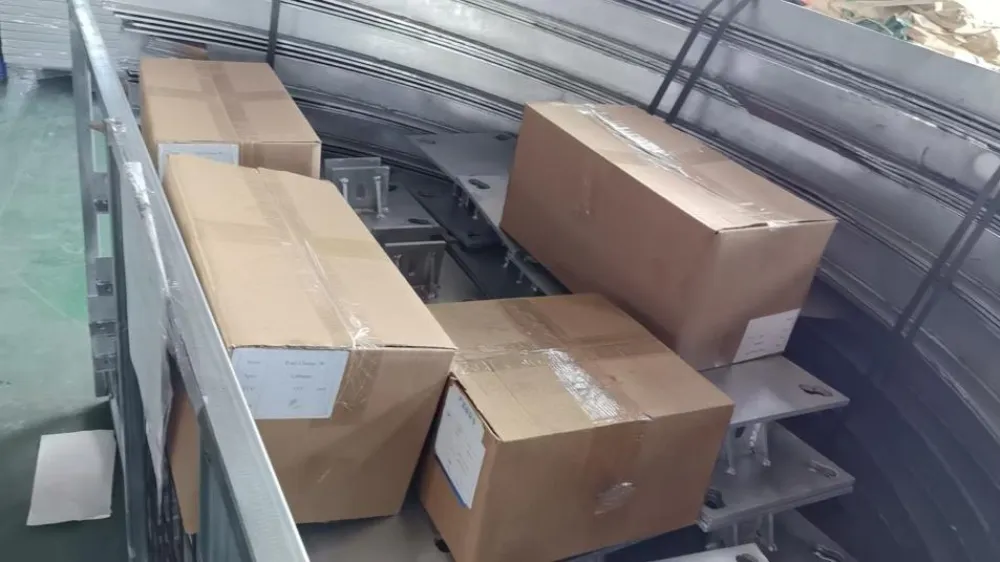

L'emballage

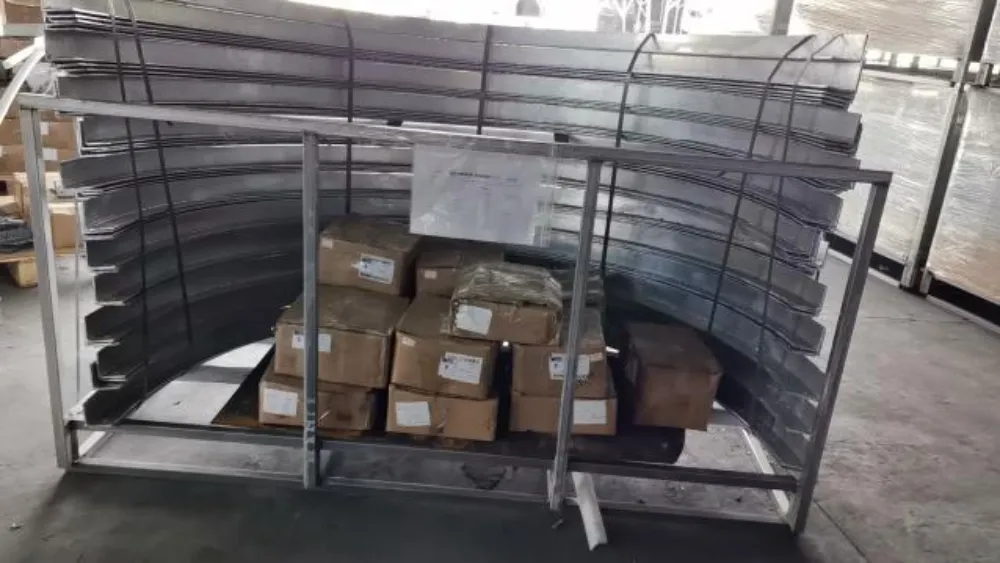

Tous nos produits sont expédiés avec des palettes en acier ou en bois, qui protègent les structures de montage contre la déformation pour faciliter le transport. Les petits composants sont emballés dans des cartons.

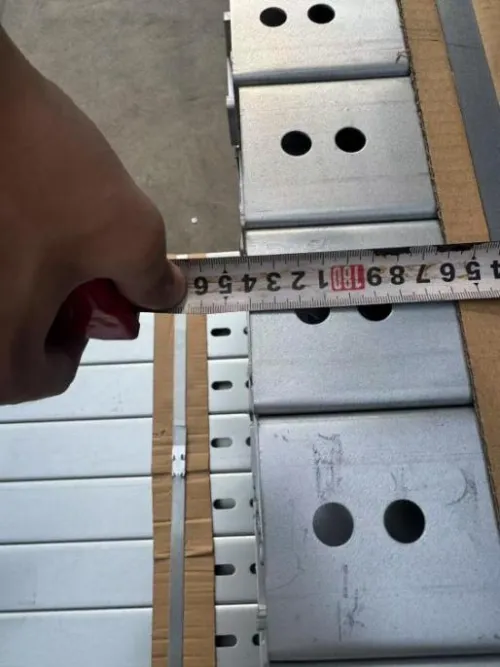

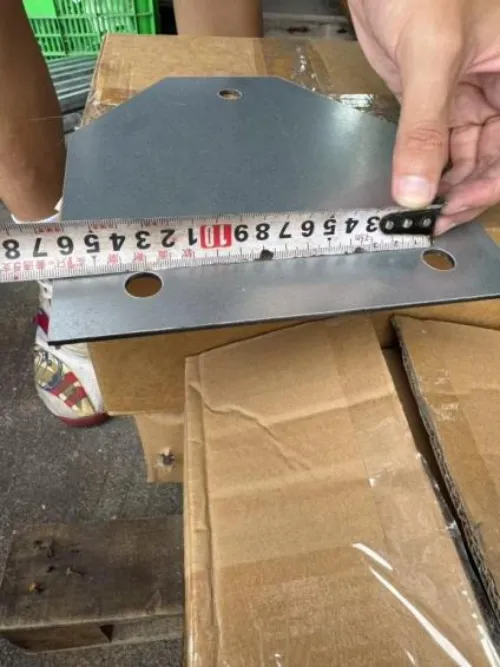

Le pré-assemblage et l'inspection en usine

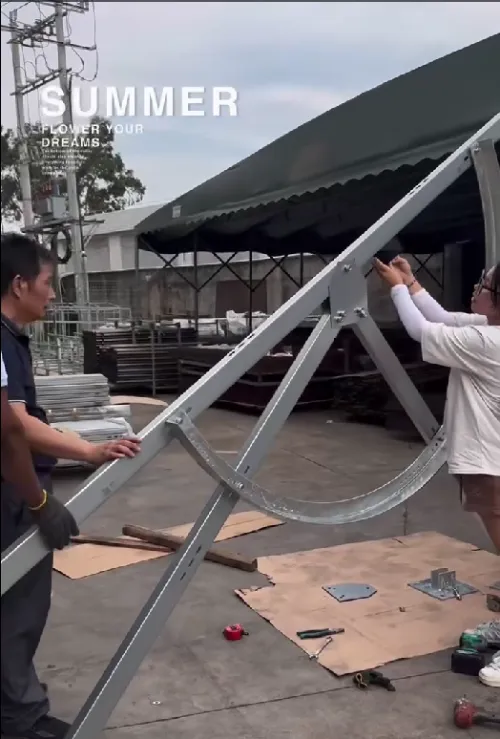

Tous les produits sont soumis à une inspection de pré-assemblage avant expédition. Nous vérifions les données clés, notamment l'angle, la dimension et l'épaisseur, pour garantir que les articles livrés répondent aux attentes des clients.

FAQ

Q : À quel angle d’inclinaison ce support peut-il s’ajuster ?

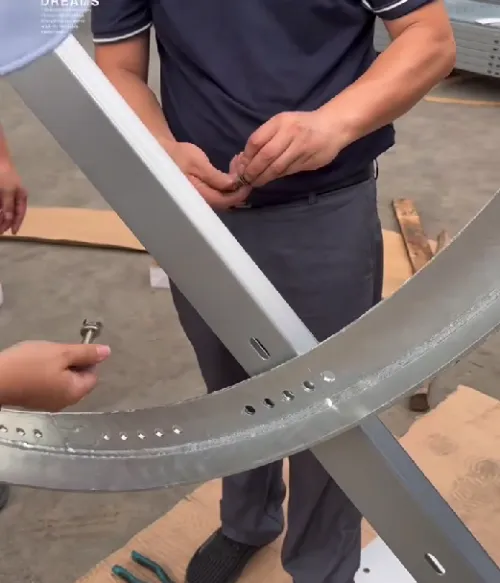

R : La plage d’inclinaison réglable standard est de 10° à 35°. Un angle maximum personnalisé jusqu’à 40° est disponible en fonction de la latitude du projet. L'angle est verrouillé manuellement via le trou oblong en forme d'arc semi-circulaire. Serrez les boulons après le réglage de l'angle ; aucun accessoire supplémentaire n'est requis.

Q : Montage lesté ou de type pénétration ?

R : Il s’agit d’un système de montage lesté, fixé par des contrepoids inférieurs en béton. Aucun perçage sur le toit n'est nécessaire et la couche imperméable du toit ne sera pas endommagée. La solution d'installation percée est facultative pour les projets à forte charge de vent.

Q : Quelles sont les capacités de charge de vent et de neige ?

A : Charge de vent de conception standard : 60 m/s ; charge de neige : 1,6 kN/m².

Q : Peut-il être installé aussi bien sur des toits plats qu’au sol ?

R : Il est principalement conçu pour les toits plats en béton. Il peut également être utilisé sur un sol plat et durci. L’installation directe sur un sol mou n’est pas recommandée ; des semelles en béton sont requises pour les projets au sol.

Q : Est-il adapté aux zones côtières de brouillard salin ?

R : Les profilés en aluminium standard résistent aux conditions humides normales. Un kit complet de boulons SS304 est recommandé pour les sites situés à moins de 5 km du littoral afin de prolonger la durée de vie.

Q : Dans quelle mesure l’installation est-elle difficile ? Quels outils sont nécessaires ?

R : Conception modulaire pré-assemblée. Seuls des outils manuels de base sont nécessaires, tels que des clés et des clés à douille. Des dessins d'installation détaillés sont fournis. Aucun équipement lourd spécial n’est nécessaire.

Q : L’angle d’inclinaison peut-il être ajusté après l’installation ?

R : Oui. Desserrez les boulons de verrouillage de la charnière en arc, réinitialisez-le à l'angle cible, puis resserrez tous les boulons.

Q : Quelle est la période de garantie ?

 R : Garantie de 12 ans sur les pièces structurelles en aluminium. Les options de garantie prolongée sont négociables.

Q : Quel est le délai de production ?

R : Normalement 7 h 15 jours ouvrables après réception du dépôt, sous réserve de la quantité totale de commande.
