Crochet de toit en tuile solaire réglable à double boulon de type T

Matériel

Ce type de crochet de toit en tuiles solaires de type T réglable à double boulon du fournisseurXiamen honore l'énergieadopte strictement : acier inoxydable SUS304 ;

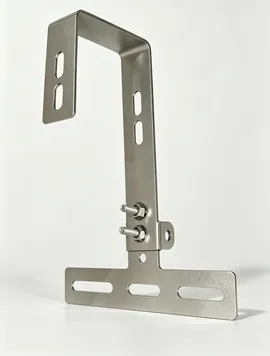

Un alliage d'aluminium avec finition thermolaquée est également disponible (la version laquée grise illustrée sur la photo).

Caractéristiques structurelles

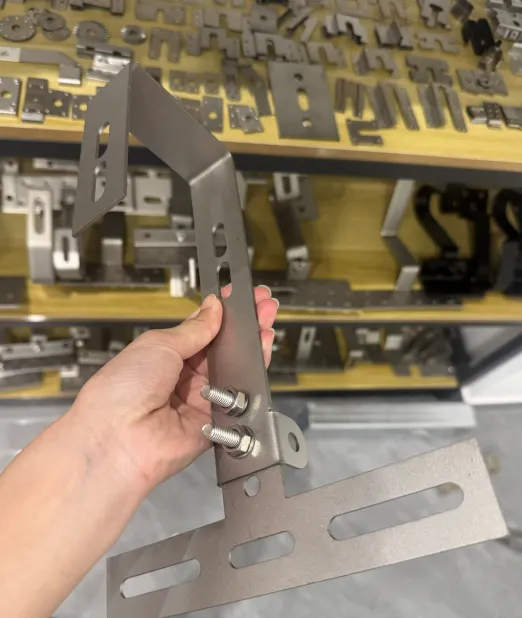

· Deux boulons de verrouillage : sécurisent le bras vertical et permettent une large gamme de réglage d'angle, s'adaptant parfaitement aux carreaux de forme irrégulière avec de grandes différences de hauteur, tels que les carreaux espagnols, les carreaux en forme de S et les carreaux vernissés.

· Trous oblongs sur le bras vertical : permettent le réglage vertical de la hauteur.

· Base en forme de T avec fentes allongées : prend en charge le réglage horizontal pour une fixation ferme aux chevrons du toit.

· Cosse supérieure courbée : pour la connexion avec des rails de montage solaires.

Différence avec le crochet à carrelage ordinaire de type T

Ce crochet de toit en tuiles solaires de type T réglable à double boulon est livré avec une section supérieure courbée en angle, offrant une course de réglage d'angle beaucoup plus grande. Il est spécialement conçu pour les toitures à tuiles profondément courbées.

L'avantage

·  3 réglages (hauteur, position horizontale et plage d'angle large) s'adaptent aux tuiles inégales et profondément incurvées comme les tuiles espagnoles, les tuiles en S et les tuiles vernissées.

· Les doubles boulons de verrouillage assurent une fixation d'angle stable pour les toits robustes et à pente irrégulière

· Fabriqué en acier inoxydable SUS304 robuste (aluminium recouvert de poudre en option), de 3 à 4 mm d'épaisseur pour une portance élevée et une résistance au vent

· Les trous oblongs allongés réduisent considérablement les difficultés d'installation sur site

· Garantie de 10 ans avec une durée de vie de 25 ans, éprouvée pour les projets solaires en Asie du Sud-Est

Comment installer le crochet de toit en tuile solaire réglable à double boulon de type T

1. Positionnez le point d'installation sur les chevrons du toit et soulevez la tuile.

2. Fixez la base en forme de T sur les chevrons. Les fentes allongées permettent un réglage fin horizontal.

3. Desserrez les boulons du bras vertical et faites glisser le crochet de haut en bas pour régler la hauteur appropriée.

4. Ajustez l'angle de la patte supérieure courbée en desserrant les doubles boulons de verrouillage. Serrez fermement les deux boulons une fois que vous avez obtenu le bon angle.

5. Montez les rails solaires sur la patte du crochet supérieur à l'aide de boulons. Vérifiez à nouveau le niveau.

6. Réinitialisez les carreaux et effectuez un traitement imperméable au point de pénétration.

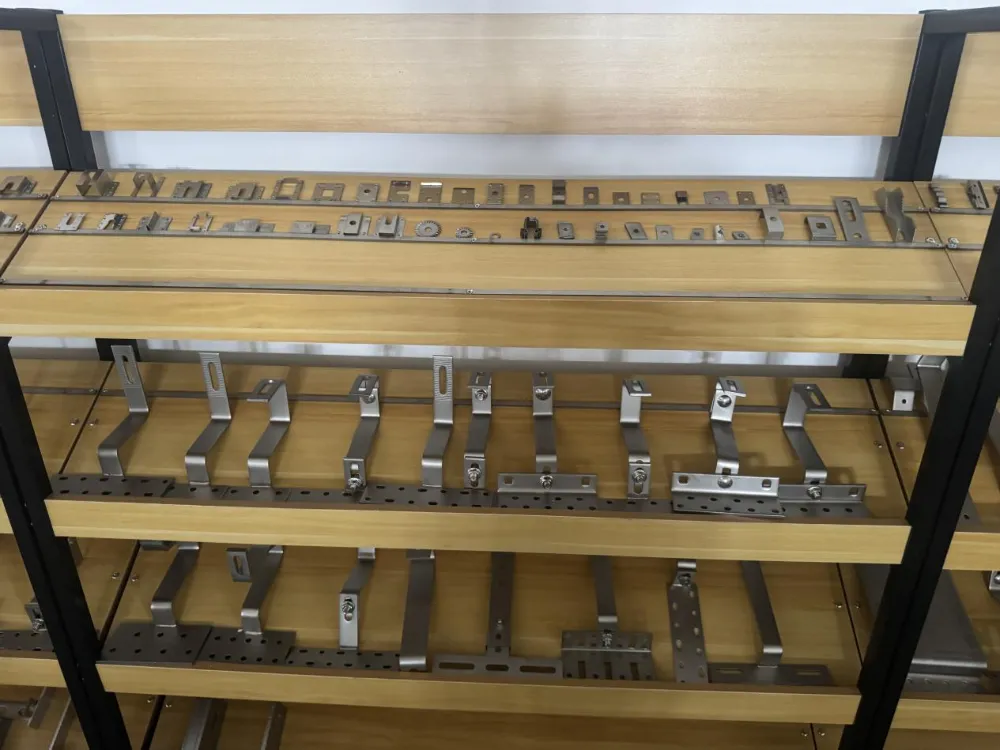

La série de crochets de toit pour tuiles solaires réglables

Nous proposons une grande variété de supports de montage réglables. N'hésitez pas à nous contacter pour toute demande de renseignements.
